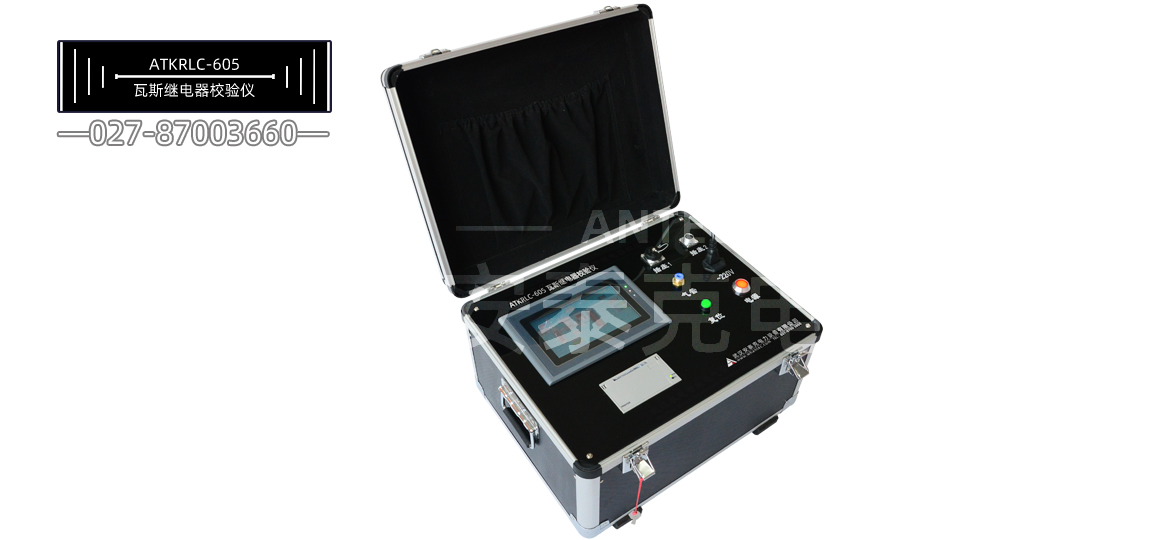

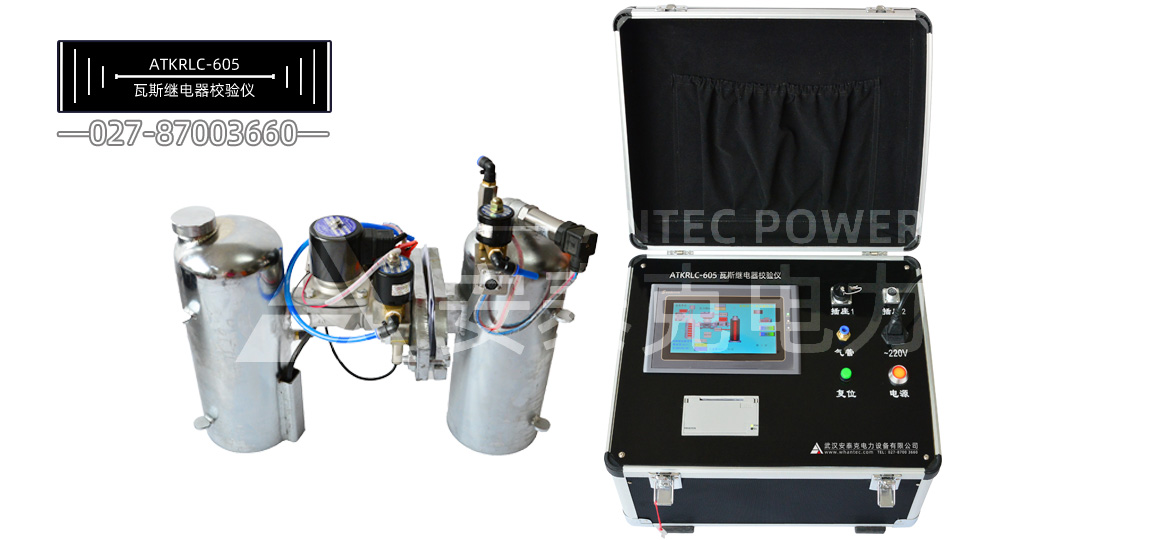

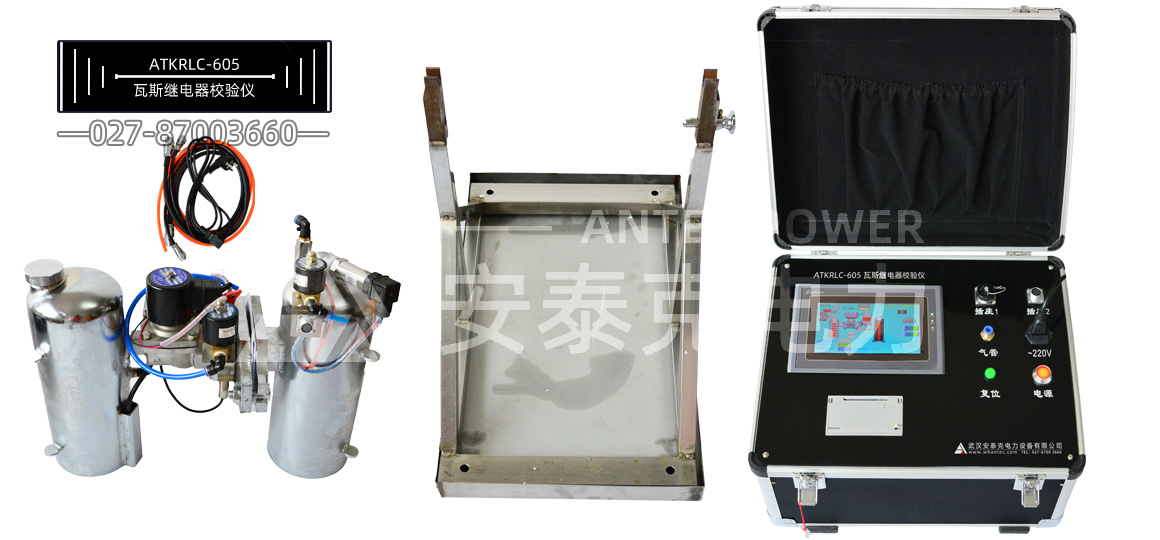

ATKRLC-605瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理，采用新一代嵌入式控制和高精度传感器测量技术，准确检测瓦斯继电器动作流速值和动作气体容积值，测试速度快，准确性高，试验重复性好。采用液压传动压紧机构，安置瓦斯继电器操作轻松省力，自动化程度高。

本仪器适用于国产及国外各种型号瓦斯继电器的校验，可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。各测试项目分别独立完成，互不影响。软件界面精美，操作简单。测试结果可方便保存、读取和网络传输。

ATKRLC-605 瓦斯继电器校验仪，完全按计量要求设计，满足各项功能基础溯源。继电器装夹处设有透明防护门，所有紧固件及部分结构件均采用 304 不锈钢，提高了设备使用寿命。采用了单管道结构设计，设备体积、成本较大型三管道设备大大降低。嵌入一体式设计，操作界面友好，整机自动化程度高。

1．采集系统：上下位机通讯采用了的 CAN 总线架构，提高了高速数据采集响应时间及采集系统使用寿命。设有重瓦斯流速、轻瓦斯容积采样节点各三对，可在一次检测项目中完成三个节点采样，并显示出三个节点状态。

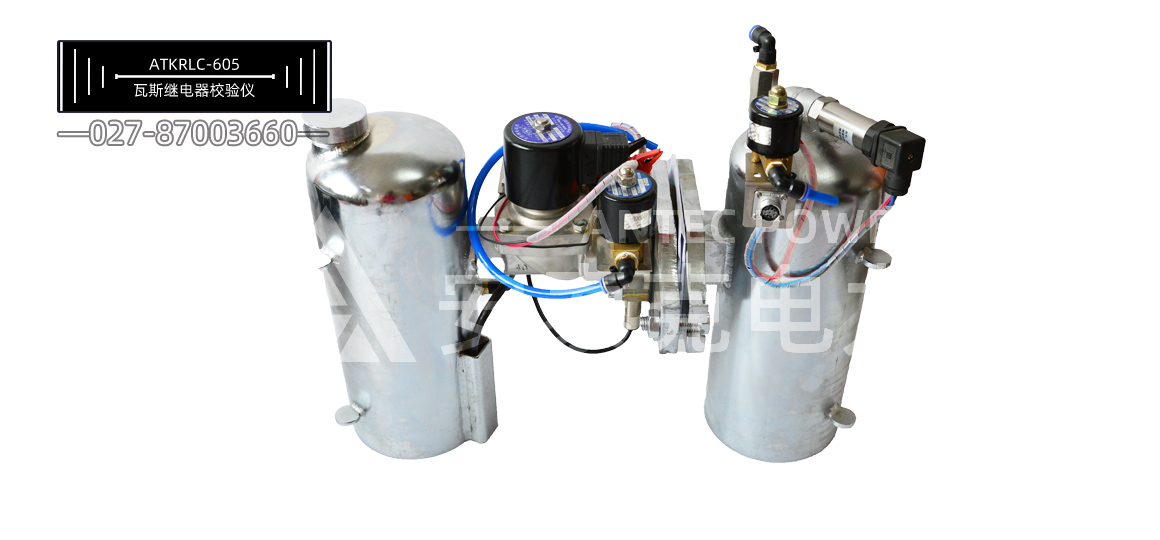

2．管路结构：采用 80 口径主检测管道，配合 25 口径、50 口径渐缩管结构，流量计及继电器设有稳流直管段，前 8D 后 5D可满足流体相关标准。

3．流速部分：采用矢量变频器控制离心油泵循环油流，减小了油泵输出时对流量计及继电器产生的脉动流，提高了油流的稳定性。采用 25 及 50 流量计脉冲输出高速测频，25 流量计检测 25口径继电器流速、50 流量计检测 50 及 80 口径继电器流速（V=Qv/S（V=流速；Qv=流量；S=管道截面积），从而提高流速检测准确性。

4．容积部分：采用齿轮计量泵脉冲计数，通过模拟量输出信号，控制计量泵电机转速，精确记录脉冲次数，提高了容积检测准确性及检测范围。

5．压力部分：采用离心油泵堵转施加油压，压力变送器模拟量输出采样。

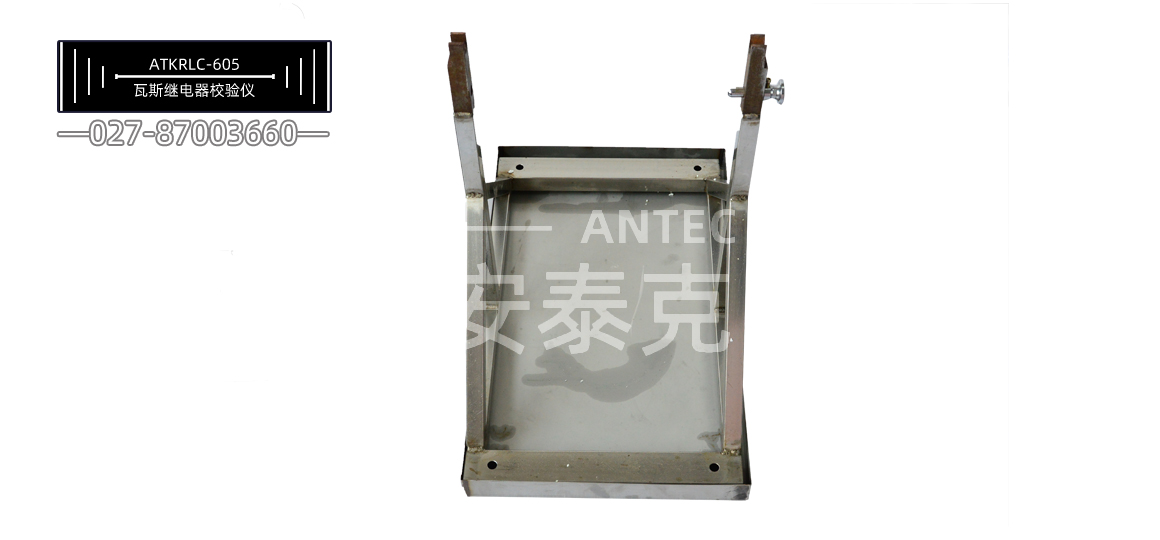

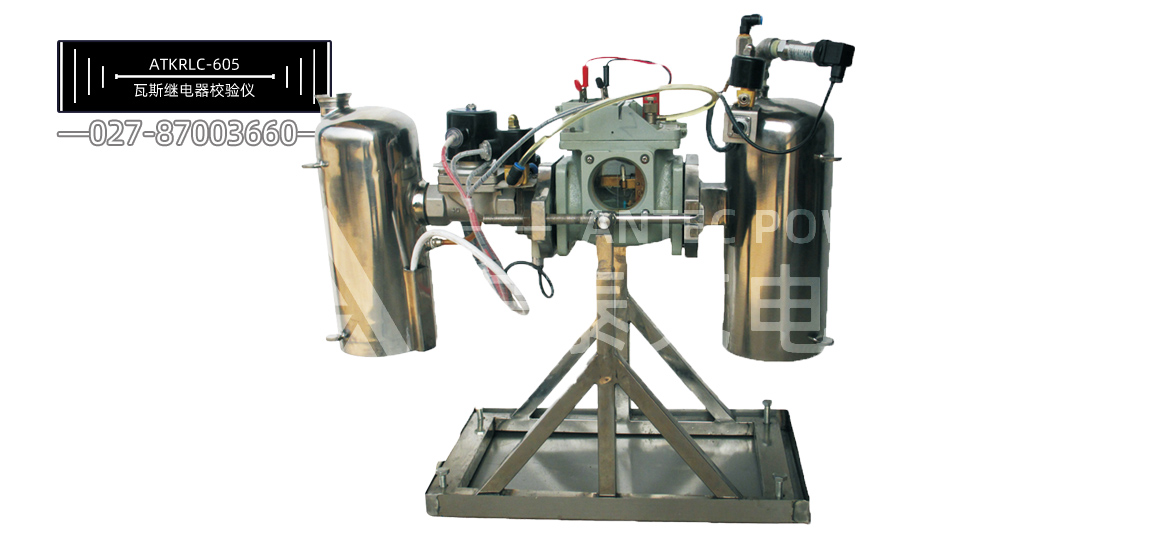

6．装夹部分：采用单边悬挂对中液压自动夹紧机构，同心偏差小于±3mm，大大降低装夹工作强度。

7．人机交互：采用一体化设计，设备嵌有全彩电容触摸显示器、无线键鼠，可简单直观的对系统进行流速、容积、密封检测的相关操作，并同时编辑打印相关检测报告，且可以保存数据以便随时调阅和打印。

产品参数
