在接到公司通知后，我于九月十七日赶到客户所在地湖南省益阳市灰山港镇，并与对方客户刘工取得联系，决定明天开始进行培训。

在刘工的带领下，我们组织好了现场，确定了培训方式。首先我们开始理论知识和注意事项方面的培训。今天我们要讲的是: ATK-A20全自动电力电缆故障分析仪 电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新-代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。

电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电 缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种电缆。主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

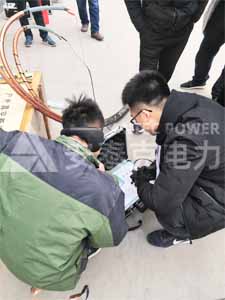

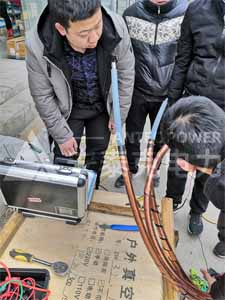

讲完理论知识和注意事项后，我们便开始了实际操作。首先是电缆故障的分析和判断，电缆障大致可以分为:低阻故障、高阻故障、断线故障和闪络性故障。并根据不同的故障选择不同的方法进行测试，当故障为:低阻故障、断线故障时我们使用低压脉冲法进行测量 ，当电缆故障为:高阻故障、闪络性故障时我们使用高压冲闪法进行测量。怎么来判断电缆的故障呢?可以使用兆欧表和万用表相结合的方式来判断电缆的故障,具体是使用兆欧表测电缆相与相和相与地之间的绝缘值,当电缆相与相或相与地之间的阻值小于100欧姆时为低阻故障, 0几十欧是为短路故障，阻值高到无限大为开路或断线故障。是否断线，我们可以将电缆终端相连,我们在始端测量被短接的两相的阻值来确定。当阻值很高(数百兆和千兆)且在做高压试验时有瞬间放电现象，此类故障一般称为闪络性故障。

"确定好电缆故障性质后,我们便可以开始做试验。于客户现场并没有实际的电缆故障,我们 只能用一根好的电缆做个模拟的试验。首先我们用低压脉冲法来模拟测量电缆断线故障，从简单的接线,红色的接其中的故障相上,黑色的接另外一相，然后开机，给客户介绍测距主机各个按键的功能，中有一个脉宽键，按下后，面板上的0.2us脉宽指示灯亮,表示选择了脉宽为0.2us,再次按下后,指示灯熄灭,示选择了2us的脉宽。当我们的电缆在1公里以下的时候选择0.2us的脉宽,大于1公里则选择2us的脉宽。然后我们用仪器测试，测得故障电缆的故障波形，并跟客户分析。这时客户提出一个问题:我们这个波形的总长是电缆的全长波形吗?不是的。我们的脉冲信号从我们的测试点出发，当遇到故障点就会发生反射,我们的闪测仪就会记录下发生脉冲和反射脉冲之间的传输时间,根据已知的传输速度就可以测出故障距离。里面的脉冲总长并不是电缆的长度。我们继续实验,测得故障距离为109米，而此电缆长为110米,误差是1米，在合理误差以内,测试完成。"

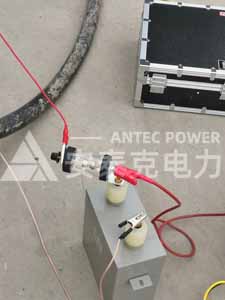

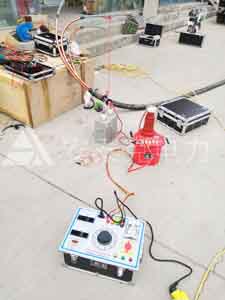

做完低压脉冲法后，我们在试验高压冲闪法，压冲闪法因为需要一个高压给故障电缆， 所以有-定的危险性，需在现场做好防范措施。然后我们开始接线,接线大致为220V电源接试验变压器主机，主机接直流的试验变压器，珏器输出接脉冲电容，电容接故障电缆，闪测仪接电流采样器，把电流采样器放在靠近脉冲电容的位置。各个仪器需良好接地。然后升压，给脉冲电容冲电，脉冲电容再给故障电缆放电，使故障点与脉冲电容同步放电,这时电流采样器就可以接受到一个电流信号,形成-个波形， 显示在我们的闪测仪主机上，我们在主机上测出故障电缆的大致位置,在使用我们的定点仪搭配听筒使用，确定故障电缆的准确位置。这时客户提出问题:有的时候声音听不准怎么办?受环境等因素的影响，有时使用听筒确实比较难听到故障电缆放电的声音,根据我们以前在现场的使用情况，我们可以用手轻触地面，因为故障电缆放电的时候也是有震动的,我们也可以用手感觉地面的震动来判断故障电缆的具体位置。注意:使用完仪器后，因为我们是用直流给脉冲电容充电，所以脉冲电容是一定有储能的，所以试验结束后我们一定要用放电棒给脉冲电容、压器等设备放电，以免发生触电危险!演示试验做完后,户自己动手实际操作,并解答客户的疑问。确保客户实际掌握了仪器的使用方法和注意事项。

经过一天的共同交流后，客户实际掌握了仪器的使用方法和注意事项。客户对此次售后服务很满意,并对我司表达了高度赞赏。

安泰克电力售后服务部

2020.1.24
