设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

产品别称

PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

1．全自动型测试仪

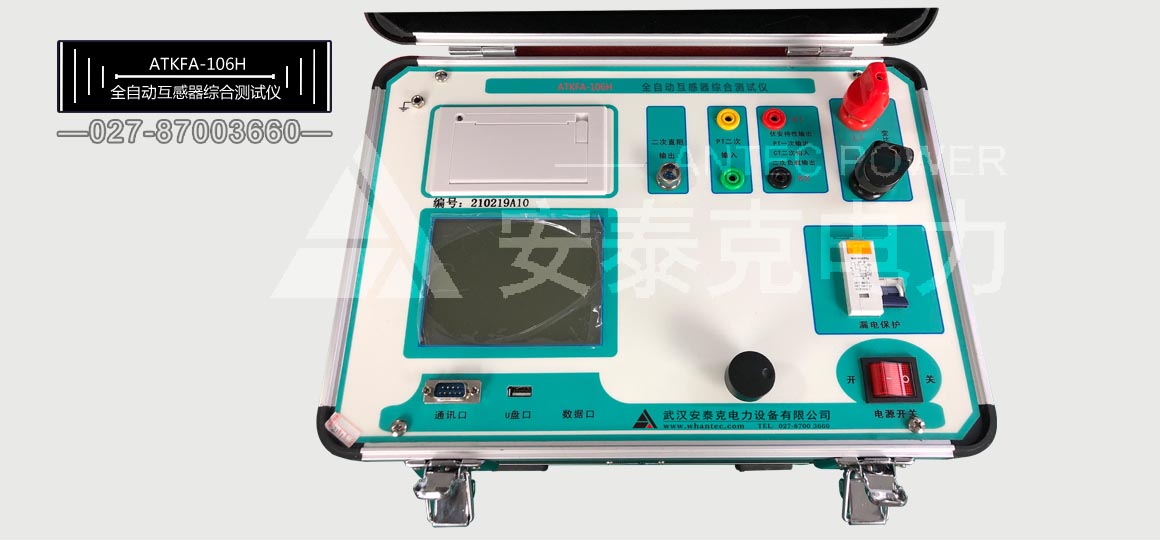

ATKFA-106H全自动CT伏安特性、变比、性综合测试仪仅需进行简单的数字设定：设定高测试电压、大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、精确、方便。

2．功能
可测试 CT/PT：“伏安特性”，“5%、10%和 15%误差曲线”“变比、性”，“角差、比差”，“二次直阻”及“二次负载”“二次回路”，“二次耐压”和退磁功能。
内设功能状态说明，无需说明书，易操作、掌握。

3．输出电压高、容量大
伏安特性试验：单机大输出电压高达 2500V，可用于 500kV等级 1A 电流互感器的伏安特性试验。
变比测试：大电流输出高达 600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为 50Hz；能够真正有效模拟互感器的真实状态，符合相关检修规定。
调压分辨率小可以达到0.15V。

4．大屏幕全汉化图形界面、旋转鼠标操作
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。

5．附加功能
带有大容量存储器，可存储 2000 组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能，自带日期/时间功能。
带有 RS232 通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有 U 盘接口，可通过接口将数据上传至 U 盘进行存储。
单机一体化，重量轻，仅重 26Kg，方便携带，便于流动试验。

产品参数
