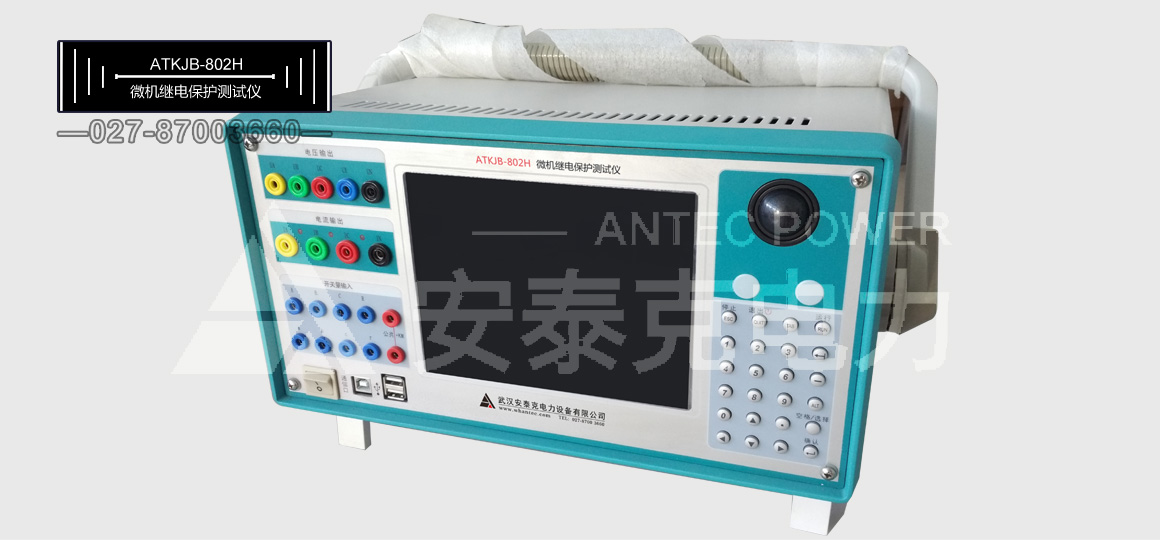

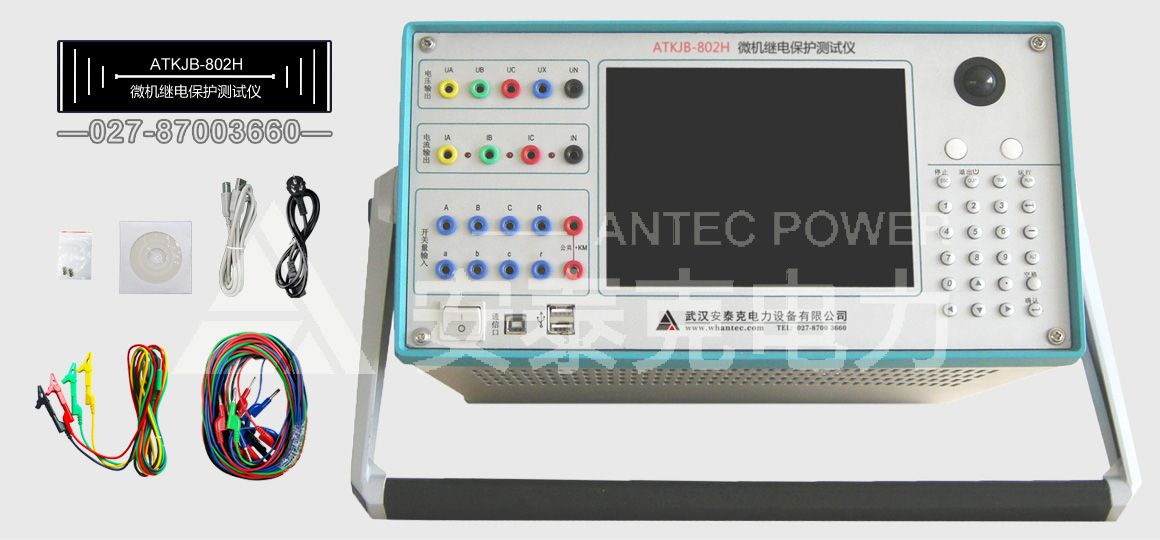

继电保护装置试验仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称

微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪

1．提供了三相电流和四相电压同时输出。

2．真正的一体化，无需外接电脑，即可轻松完成各种复杂的试验功能。

3．嵌入式工业控制系统，高速、稳定、可靠中文Windows界面，操作方便，简单 易学。

4．具备系统恢复功能，免除了病毒或误操作对工作的影响。

5．面板带有光电轨迹球鼠标及优化小键盘，操作简单方便；另有外接键盘鼠标接口，灵活便捷。内置USB接口可用优盘方便升级软件和取出试验数据。

6．100M快速网络接口，可以轻松上网，实现远程升级、远程维护和远程测试。

7．高分辨率的DA转换，保证输出量频率及相位精度高。

8．的高保真线性功放技术提升了装置的功放系统，使输出电流电压波形畸变小，线性好，精度高。

9．完备的各种防误操作、短路、外电冲击和温度超限等保护功能，使装置更加稳定可靠。

10.双操作模式，既可连接笔记本电脑进行操作，也可以脱机使用。

11.功能强大的全功能测试软件：状态序列、线路保护、差动保护、阻抗保护、低周、同期、备投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。

12.特别设置一路可调独立直流输出，电压DC110V/220V，额定电流1.5A。

产品参数

四路交直流电压源

三路交直流电流源

其它
