说明安泰克电力公司承诺本官网所售「ATK-A20 全自动电力电缆故障分析仪」满足标准DL/T849.1-2004；DL/T849.2-2004；DL/T849.3-2004，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！
电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

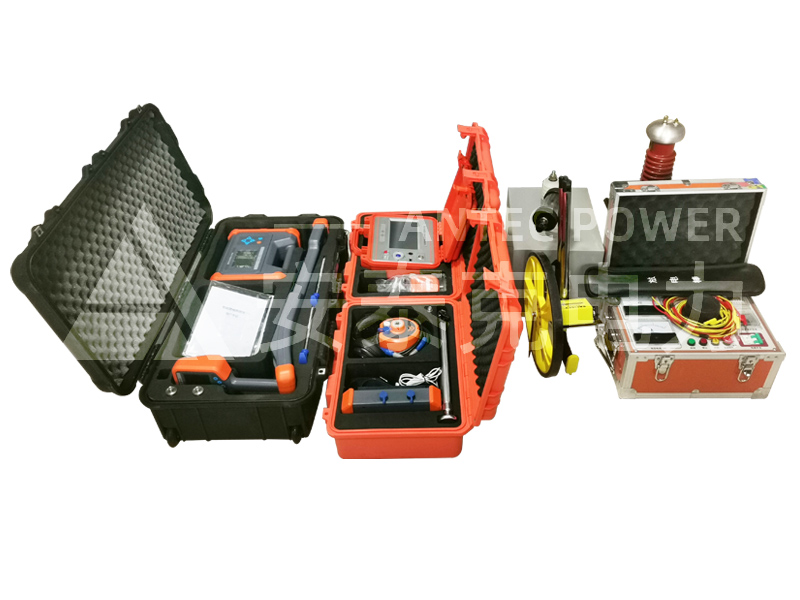

在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
1．多种测距方法：
低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：上的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2．200MHz实时采样：
国内同类仪器高采样频率，与国际高水平接轨。
提供高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3．触摸操作和机械按键两种操作方式
触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。
4． LED大屏幕彩色液晶显示，界面友好：
波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
功能菜单简单实用，功能强大。
5．画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。
6．波形存储、计算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导出。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7．电源管理：
仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8．坚固机壳，质轻便携。
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATK-A20 全自动电力电缆故障分析仪」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数

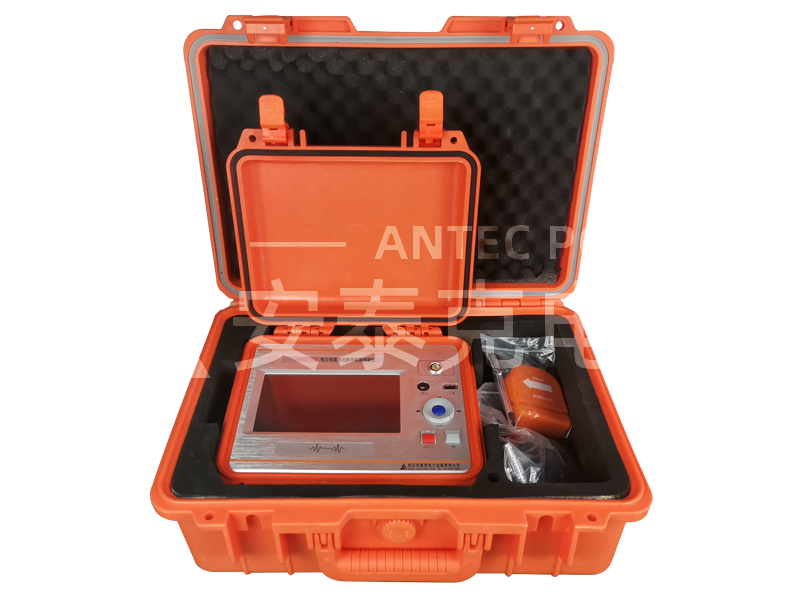

ATKGZ-750电力电缆多次脉冲故障测距仪
| 工作模式 | 低压脉冲、脉冲电流、多次脉冲 | ||
| 信号增益调节范围 | 70dB | ||
| 低压脉冲发射电压 | 32V | ||
| 高分辨率 | 0.4m | ||
| 大采样频率 | 200MHz实时采样。 | ||
| 大测距范围 | 100km | ||
| 测距盲区 | 2m | ||
| 通讯接口 | USB,蓝牙(选配) | ||
| 电源 | 锂离子电池组，标称电压7.4V | ||
| 按键 | 采用丹麦进口按键，可靠性不小于1千万次 | ||
| 电池供电时间 | 使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短) | ||
| 充电器 | 输入AC220V，50Hz，充电电流1A，充电时间6小时 | ||
| 体积 | 274×218×81mm | ||
| 质量 | 3.5kg | ||
| 使用条件 | 温度 | -10℃～+40℃； | |
| 湿度 | 5％～90％RH（25℃） | ||
| 海拔 | h<4500m | ||
ATKGZ-800智能电缆路径探测仪
| 发射机 | 输出方式 | 直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配） |
| 输出频率 | 640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz | |
| 输出功率 | 大10W，10档可调，全自动实时阻抗匹配 | |
| 直连输出电压 | 高150Vpp | |
| 过载和短路保护 | ||
| 人机界面 | 320×240点阵液晶显示器 | |
| 内置电池 | 4节18650锂离子电池，标称7.4V，6.8Ah | |
| 接收机 | 输入方式 | 内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配) |
| 接收频率 | 主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz | |
| 工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置) | ||
| 射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz | ||
| 管线探测模式 | 宽峰法、窄峰法、音谷法 | |
| 电缆鉴别模式 | 柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别 | |
| 人机界面 | 320×240点阵液晶显示器 | |
| 内置电池 | 2节18650锂离子电池，标称7.4V，3.4Ah | |
| 其他 | 体积 | 发射机280×220×90mm3，接收机680×120×277mm3 |
| 质量 | 发射机2.3kg，接收机2.0kg | |
| 充电器 | 输入AC100～240V，50/60Hz，输出DC8.4V，2A | |
| 使用条件 | 温度:-10℃－40℃，湿度5-90%RH，海拔<4500m | |

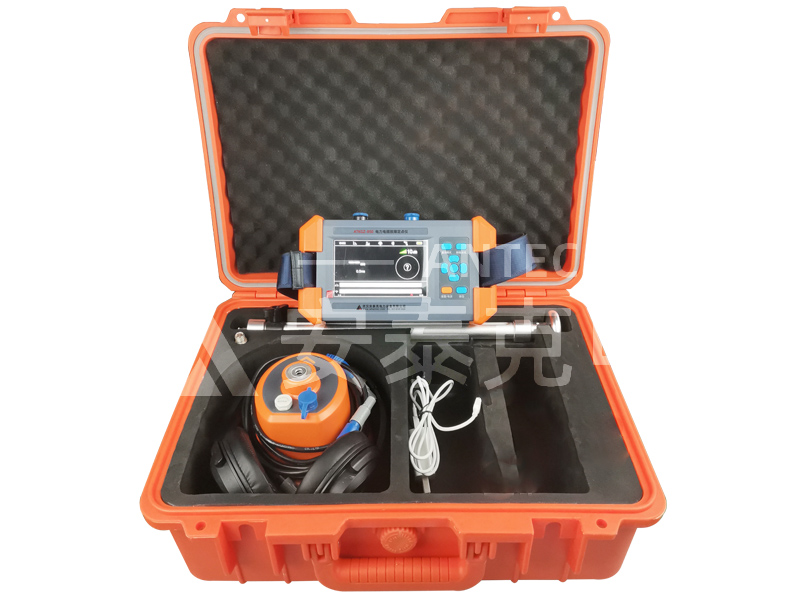

ATKGZ-850电力电缆故障定点仪
| 声音通道 | 带宽 | 全通：80Hz~1500Hz |
| 低通：80Hz~400Hz | ||
| 高通：200Hz~1500Hz | ||
| 带通：150Hz~600Hz | ||
| 信号大增益 | >=80dB | |
| 定点精度 | 0.1m | |
| 磁场通道 | 信号大增益 | >80db |
| 声磁同步背景降噪模式 | 支持强降噪，自适应降噪，无降噪三种模式 | |
| 电源 | 电池 | 内置锂离子电池组，标称电压3.7V，容量6700mAH |
| 使用时间 | 可连续使用时间>9小时 | |
| 充电器 | 输入AC100-240V，50/60Hz；输出5V/2A | |
| 充电时间 | <5小时 | |
| 显示方式 | 800×480高亮彩色液晶，阳光下可视 | |
| 体积 | 主机230mm×127mm×55mm | |
| 质量 | 主机1kg；传感器1.4kg | |
| 使用条件 | 温度 | -10℃－40℃ |
| 湿度 | 5-90％RH | |
| 海拔 | <4500m | |
