本产品是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。

该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。

产品别称

ATKXL-H输电线路故障距离测试仪、线路故障距离测试仪、线路故障测试仪

1.功能齐全:
测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

2.测试精度高:
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3.智能化程度高:

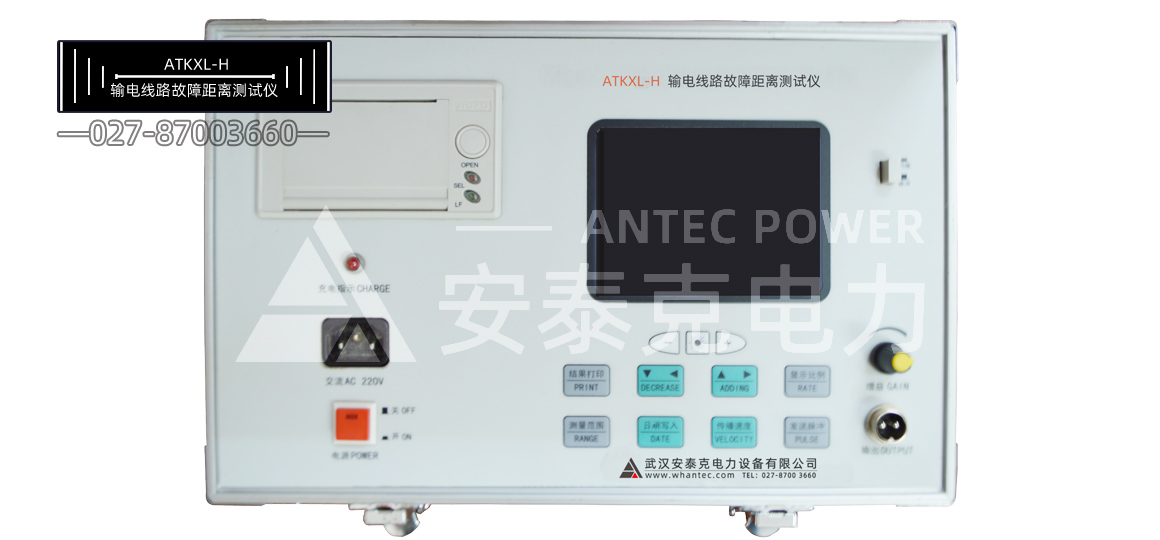

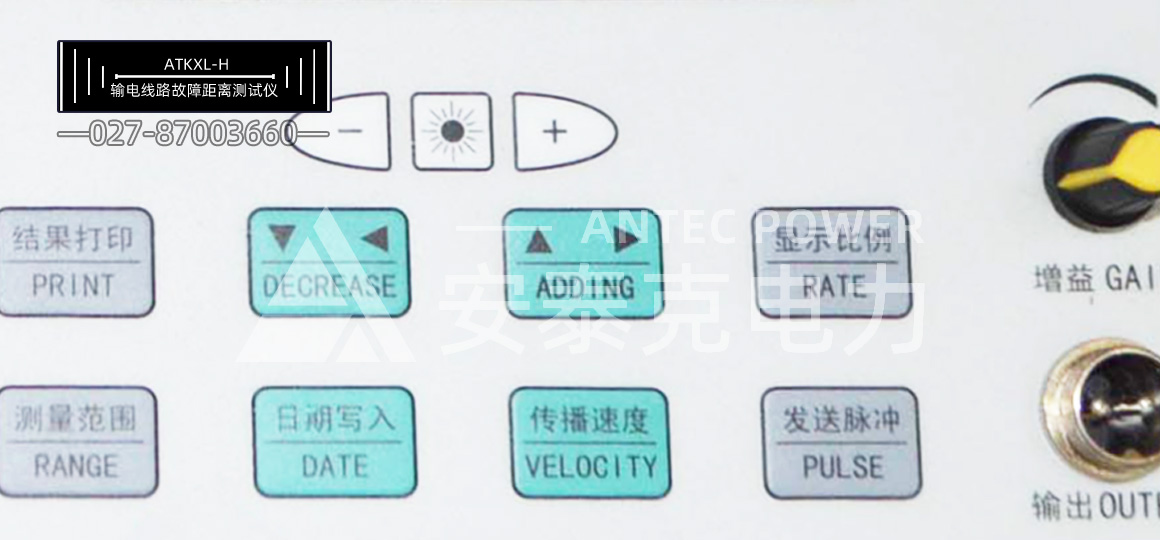

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4.具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5.具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6.具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。

7.可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8.具有根据不同的被测电缆随时修改传播速度功能。

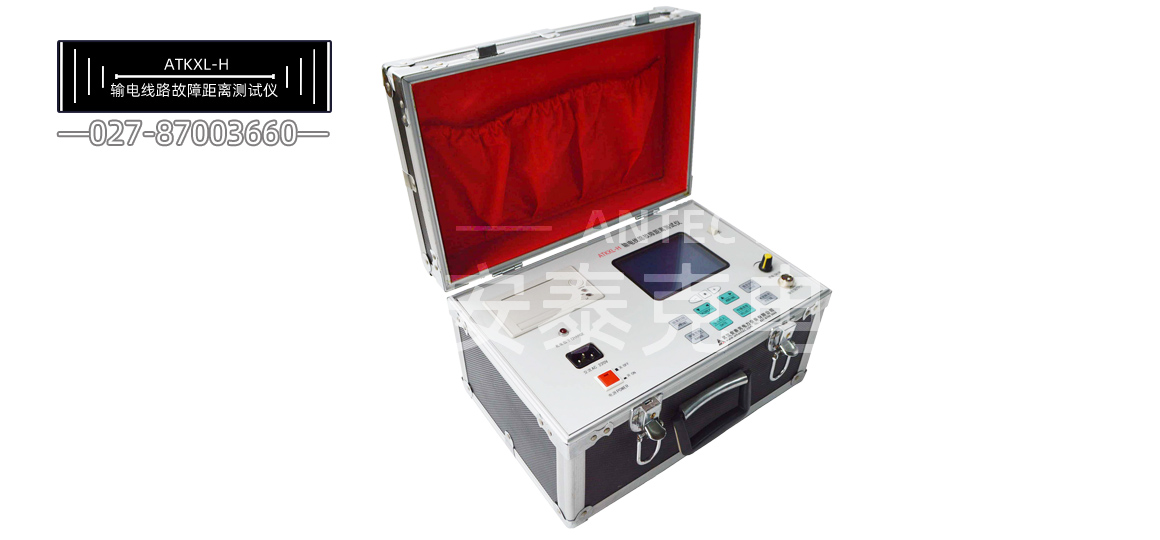

9.小体积便携式外形，内装可充电的电池供电,方便携带和使用。

产品参数
