便携式电量记录分析仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统 10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成 WORD/EXCEL 形式试验报告，也可以通过软件生成 JPG 图片导出，以方便用户对试验结果进行深入的分析和处理。

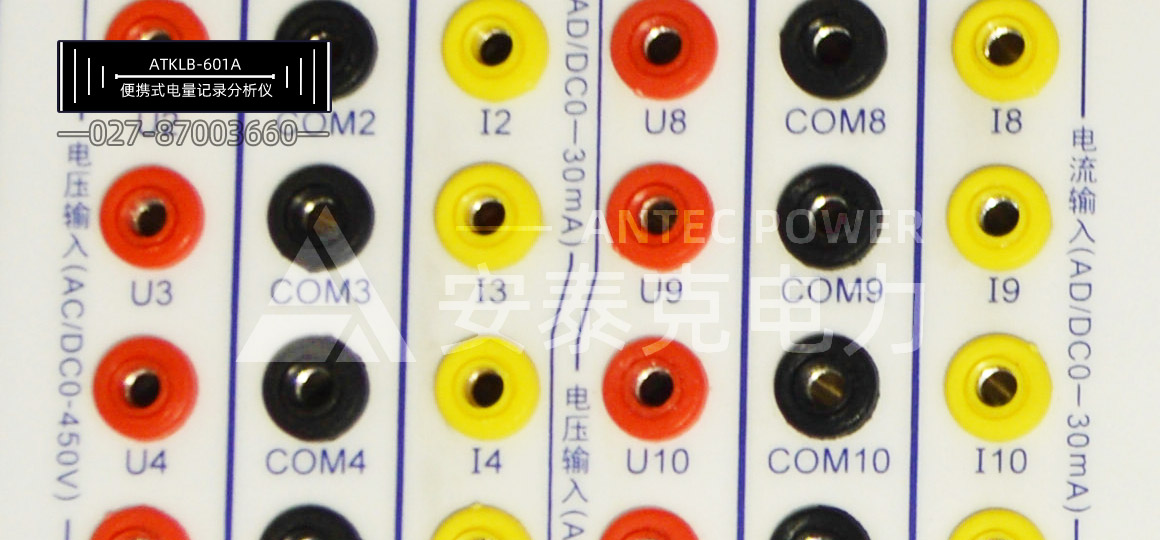

仪器具有 12 路模拟量输入，12 路有源开关量输入和 3 路开出量信号，高采样频率可达 100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

产品别称

波形记录分析仪、录波仪、故障录波分析系统、便携式电量记录分析仪

1．实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作

2．可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作

3．提供了频谱分析工具使用户可以方便的获取信号的频谱图形

4．可以任意的选择信号作为 X 轴,Y 轴绘制信号的关系曲线

5．提供了谐波分析工具，可以对采集的信号进行谐波分析，高谐波次数为 1024 次

6．组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算

7．计算选定通道信号的有效值，功率

8．对选定的三相信号进行功率和对称性分析

9．绘制选定信号的相量图

10．通过软件选择通道信号类型：直流瞬时值或者交流有效值

11．内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。

12．仪器能够自动生成 WORD 试验报告，Excel 试验报告

13．试验报告对曲线进行自动标识，使试验报告制作实现完全自动化

14．所有采样通道的名称和单位都可以重新定义

15．各种试验的试验环境设置和仪器设置自动保存

16．自动计算各种试验模板的试验参数

17．简单方便的通道滤定方式

18．使用 U 盘或移动硬盘等存储设备方便的导出试验数据

19．Windows XPE 操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀

20．采用防抖动处理，避免用户错误操作
