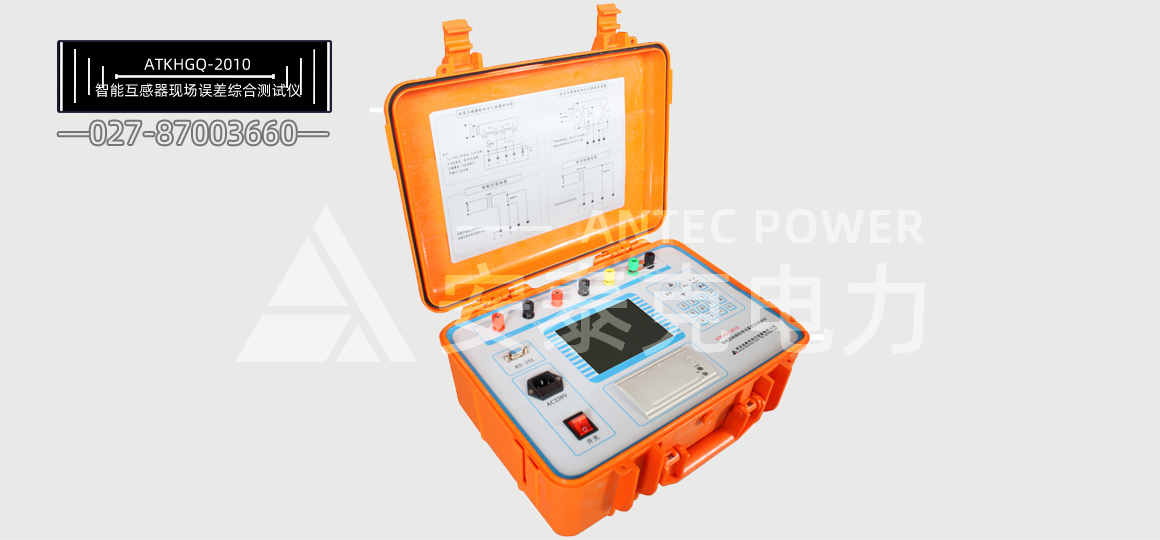

说明安泰克电力公司承诺本官网所售「ATKHGQ-2010智能互感器现场误差综合测试仪 」满足标准JJG 313-2010，JJG 314-2010 ，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！
智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。
产品别称
互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪
1.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
2.全中文操作界面，界面美观
3.百分表、比差、角差采用特大字体显示，方便用户观测；
4.完全满足JJG314-1993和JJG314-1994要求，自动采样；
5.自动判断性错误，变比错误；
6.上位机软件具有虚拟仪器开放功能；
7.彻底解决S级测量问题；
8.自动切换量程；
9.采用独特电路和DSP技术结合，彻底解除阻容移相电路不稳定的问题。
10.功耗：
＜ 15VA（不带微型打印机）
＜ 25VA（带微型打印机）
11.谐波抑制比: ＞ 40db
12.外形尺寸：260mm（长）×350mm (宽)×150mm（高）
13.重量：6kg
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATKHGQ-2010智能互感器现场误差综合测试仪 」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数
| 设备使用环境 |
温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m |
|
| 电源频率:50Hz±0.5 Hz | ||
| 电源电压:220V±5V | ||
| 测量范围 | 同相分量(%): 0.0001～200.0 | 分辨率:0.0001 |
| 正交分量(分):0.001～700.0 | 分辨率:0.001 | |
| 阻抗(Ω): 0.0001～20.0 | 分辨率:0.0001 | |
| 导纳(ms)： 0.0001～20.0 | 分辨率:0.0001 | |
| 基本误差 | 同相分量 | ΔX=±（X×2%＋Y×2%）±Dx (有1级可选) |
| 正交分量 |
ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1级可选) "X"、"Y"——仪器的显示值 "Dx,Dy"——仪器的量化误差 Dx=2,Dy=5 |
|
| 百分表 | 2级(有1级可选) | |
| 工作范围 | 电流 |
（1%－149%）In （In =5A） （5%－149%）In （In =1A） |
| 电压 |
（5%－149%）Un （Un =100V，150V，100V/√3） （5%－149%）Un （Un =100V/3） |
|
| 工作负荷 | 电流 | TO对TX＜0.12Ω cosΦ=1 |
| 电压 | a对x＜0.25VA （100V） | |
| 性错误指示 | 额定工作电流（电压）的5%以上，误差超过180%时，应对如性指示。 | |
| 注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器。 | ||
| 变比错误指示 | 额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。 | |
| 绝缘和耐压试验及说明 | 端子TX（ ）端子相通 | |
