说明安泰克电力公司承诺本官网所售「ATKXZ变频串联谐振发电机交流耐压试验装置」满足标准GB 50150-2016，DL/T 849.6-2016，DL/T，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！
变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

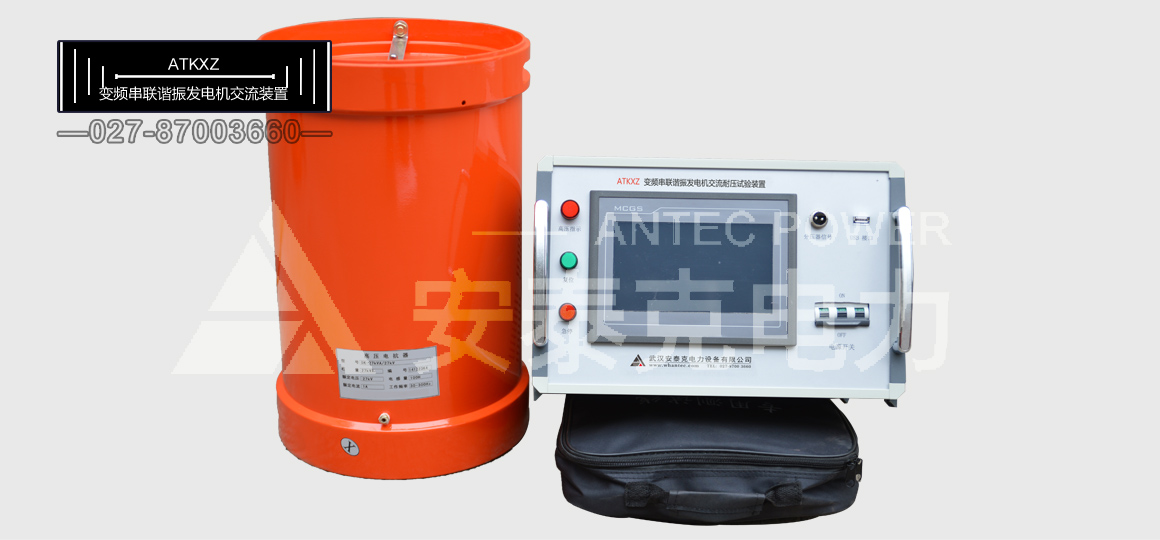

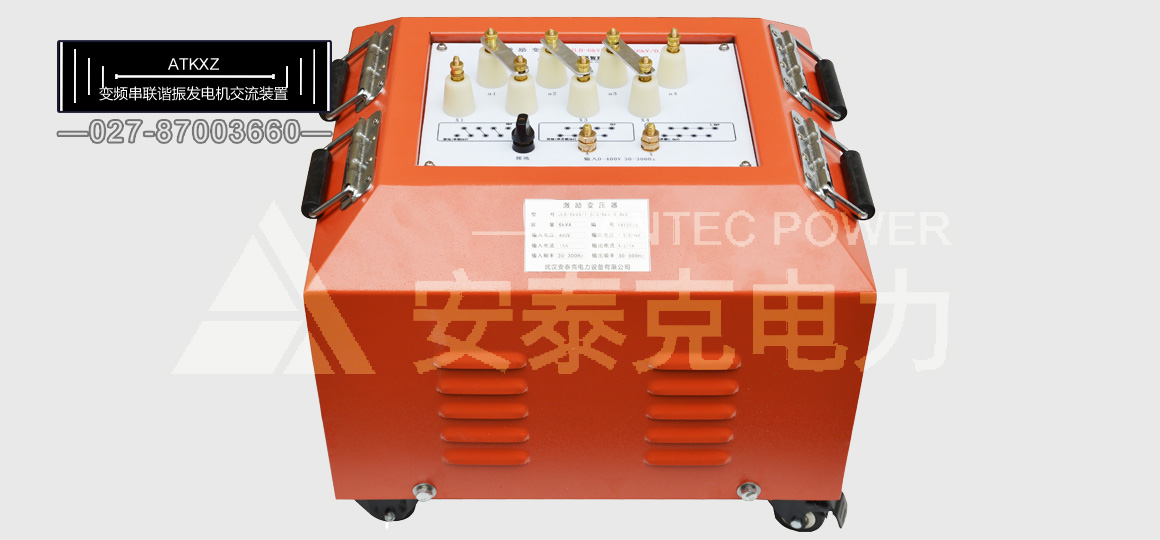

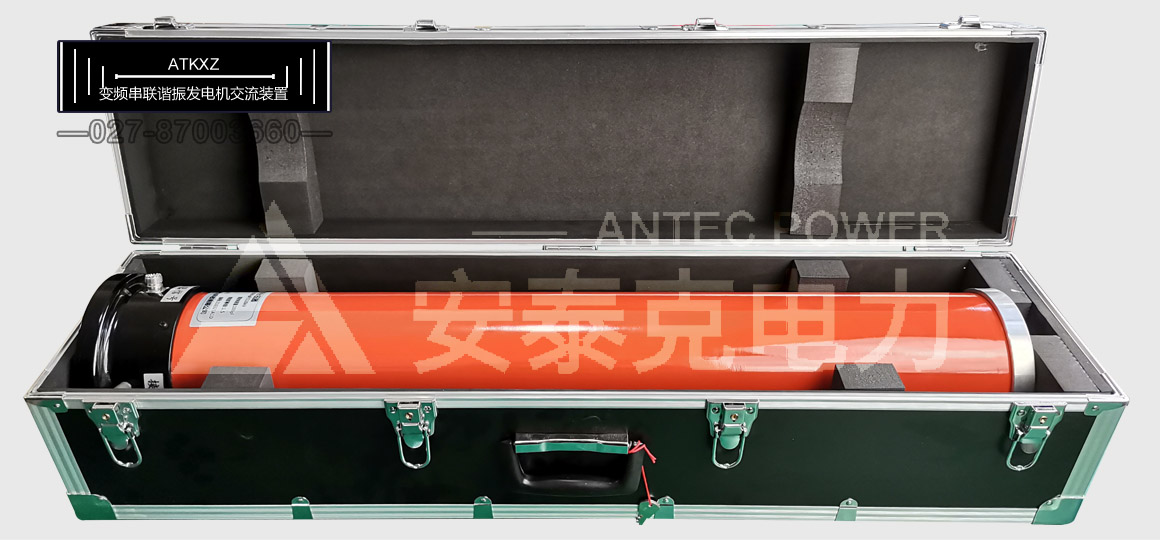

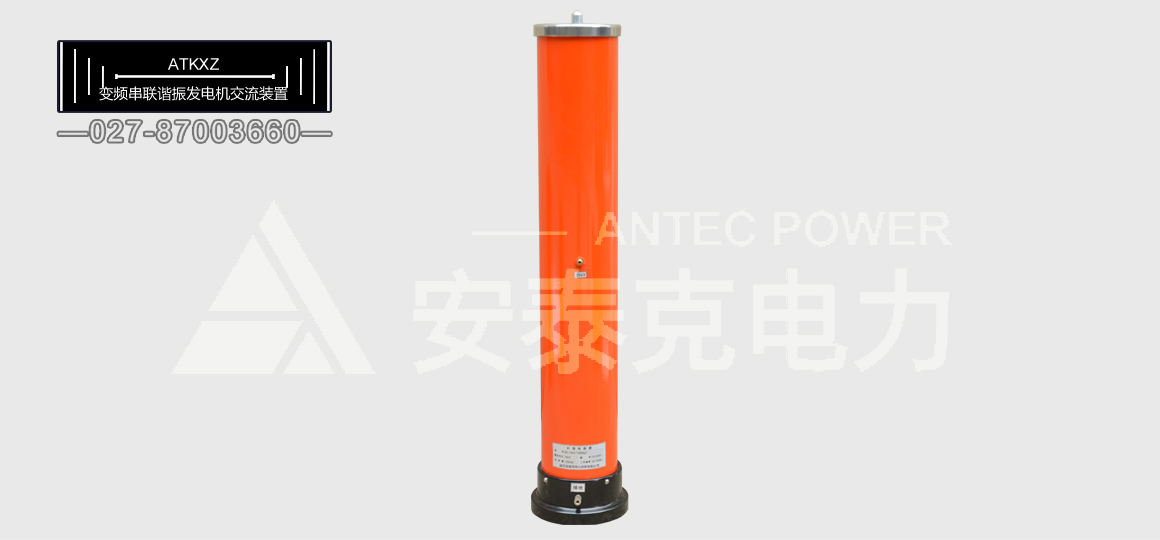

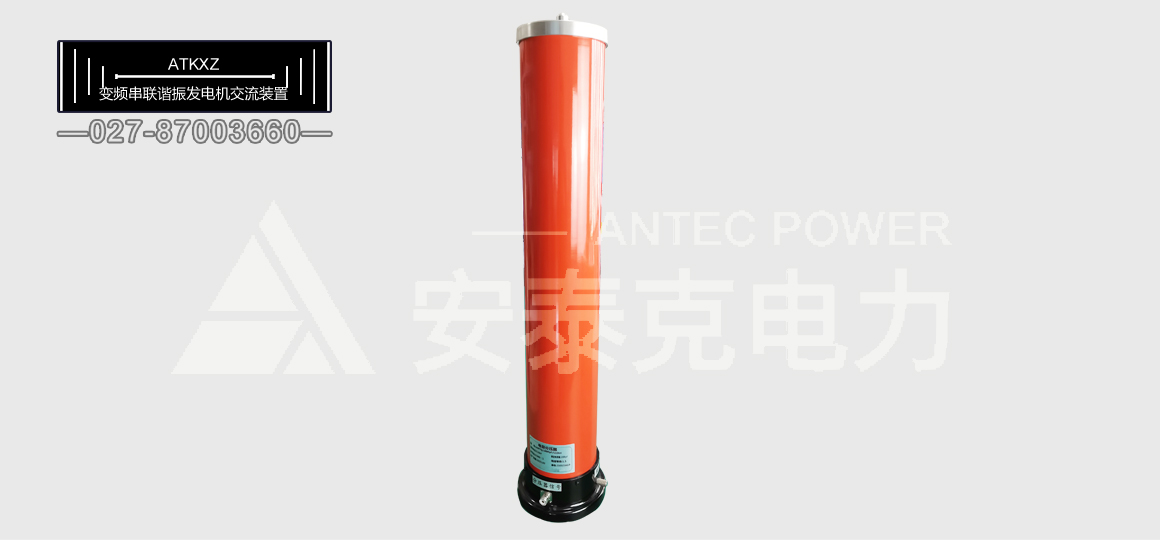

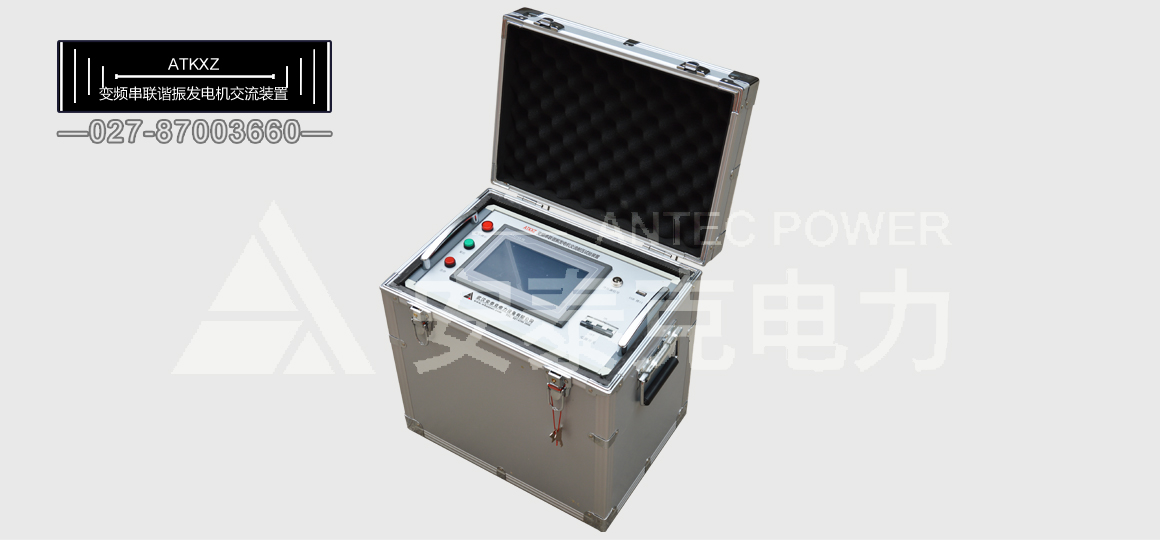

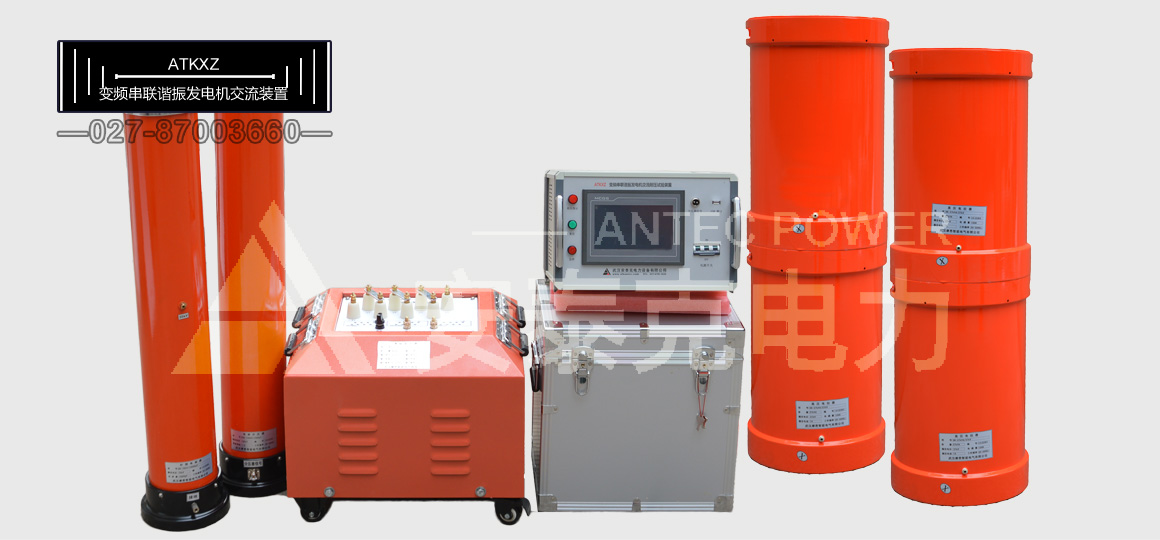

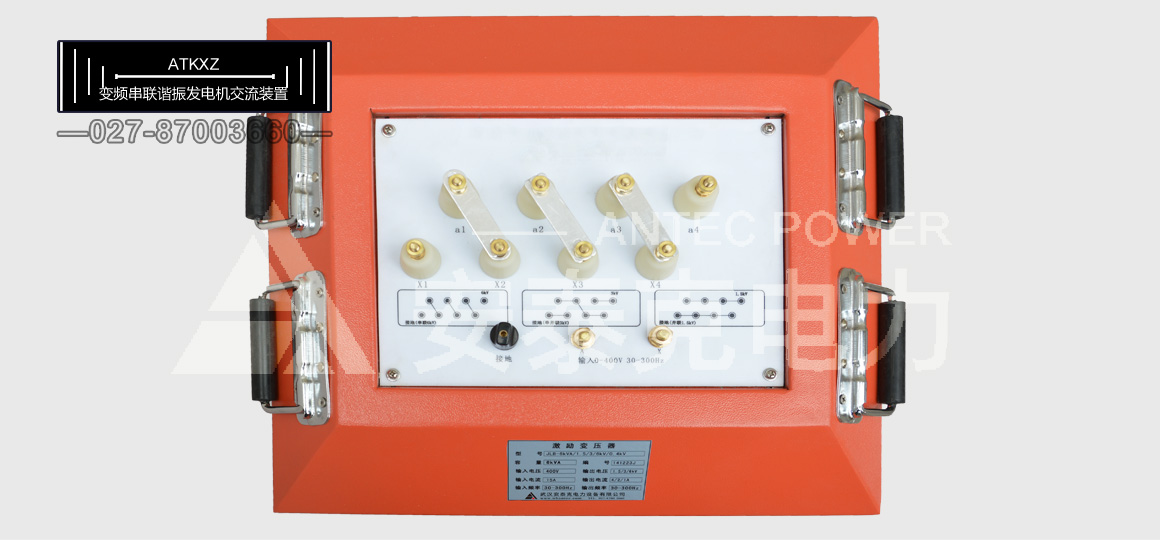

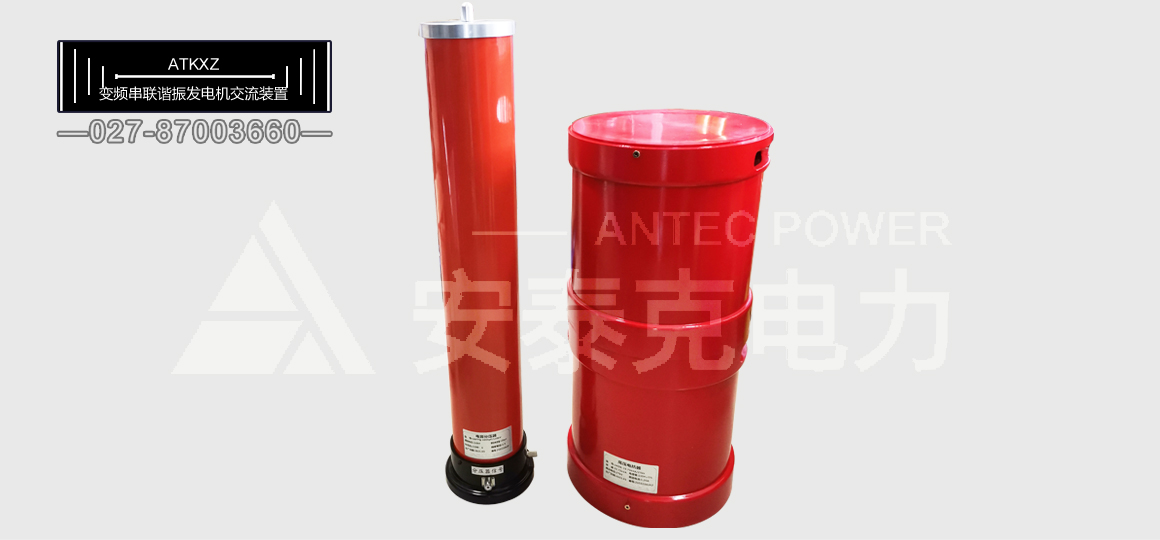

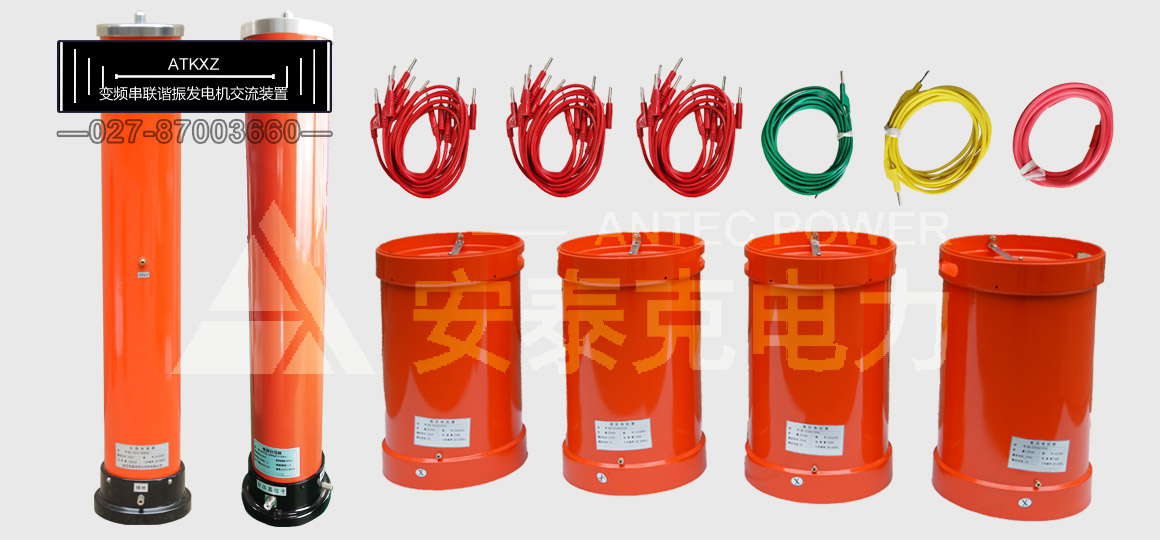

变频串联谐振试验成套装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
产品别称
交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置

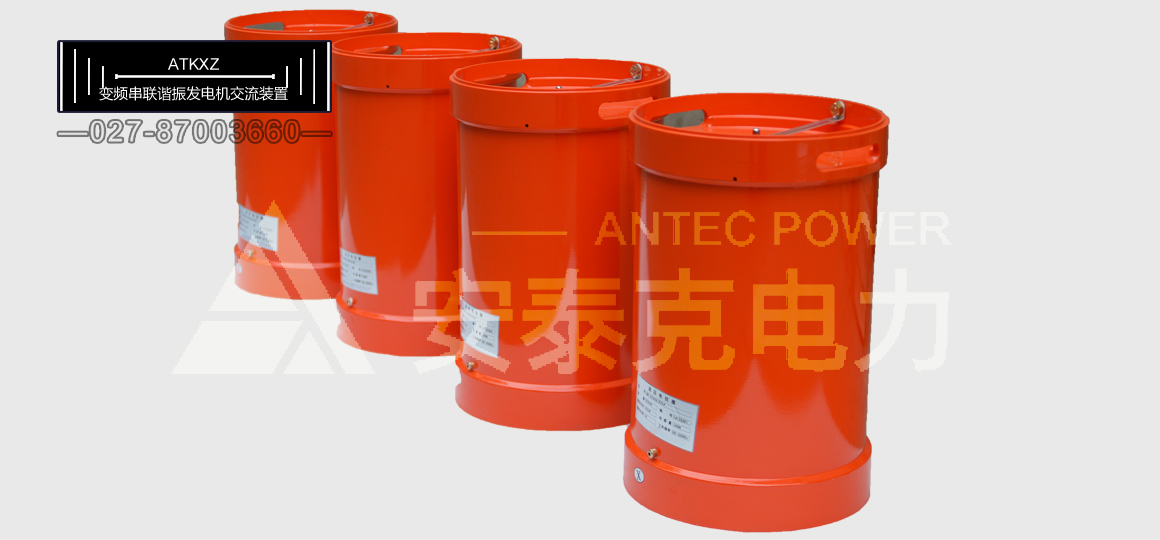

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式浇注，机械强度高，电气绝缘性能好，美观可靠。

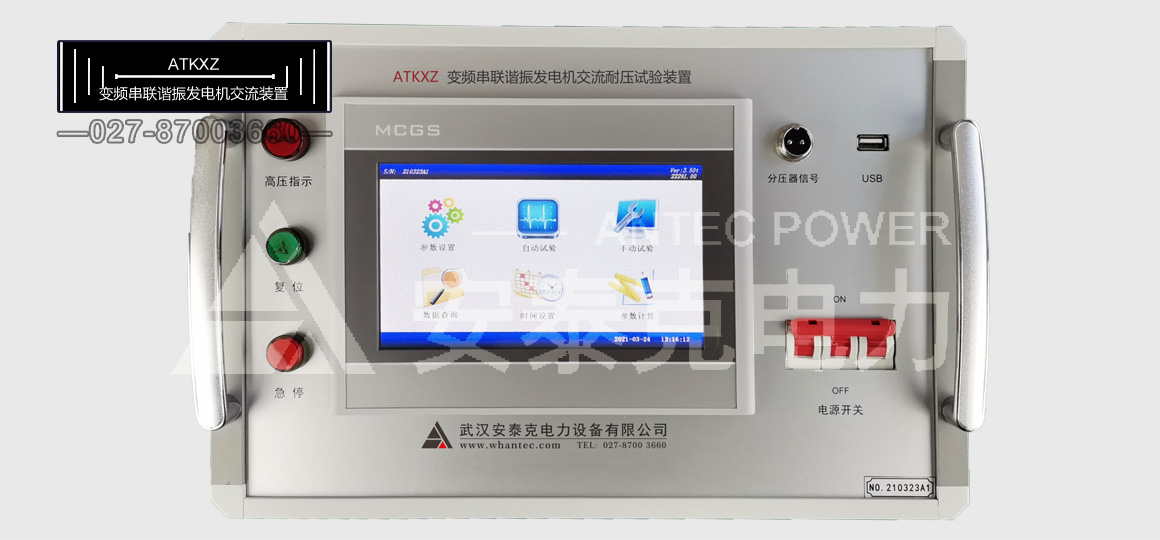

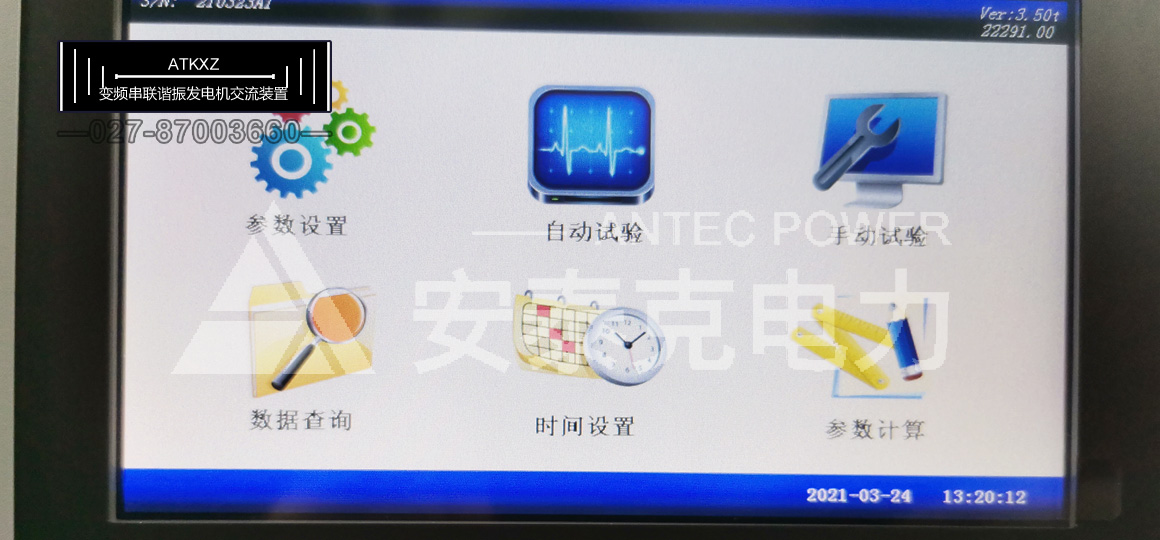

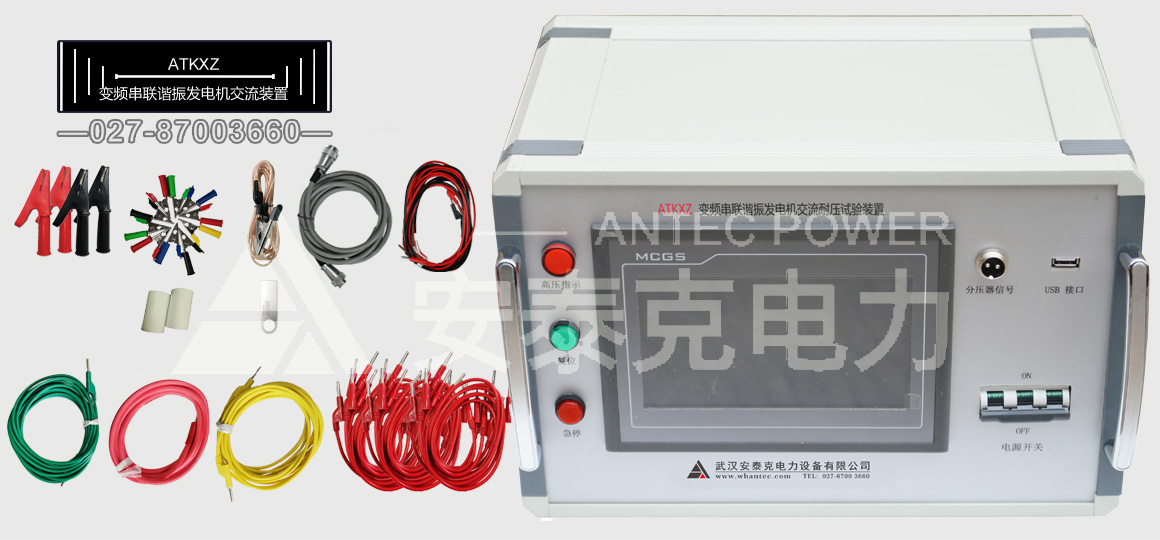

2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATKXZ变频串联谐振发电机交流耐压试验装置」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数
| 额定输出电压 | 0～1000kV及其以下 | |||||
| 输出频率 | 30～300Hz | |||||
| 谐振电压波形 | 纯正弦波，波形畸变率≤1.0% | |||||
| 工作时间 | 满功率连续工作时间60min | |||||
| 品质因数 | 30~90 | |||||
| 频率调节灵敏度 | 0.1Hz | |||||
| 不稳定度 | ＜0.05% | |||||
| 工作电源 | 单相220V或三相380V±10% | |||||
| 工频50Hz±5% | ||||||
系列产品配置(适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz))
| 产品型号名称 | 变频源 | 谐振电抗器 | 激励变压器 | 分压器 | 适用范围 |
| XZ-50/50 | 4kW | 25kV/1A二台(干式) | 4kVA(干式) | 50kV | 1000kVA及以下10kV电力变。10kV开关、母线、PT、CT等。10kV(300mm2)电缆≤1.0km |
| XZ-108/108 | 6kW | 27kV/1A四台(干式) | 6kVA(干式) | 110kV | 31500kVA及以下35kV电力变。35kV开关、母线、PT、CT等。10kV(300mm2)电缆≤2km。35kV (300mm2)电缆≤0.5km |
| XZ-200/200 | 10kW | 50kV/1A四台(干式) | 10kVA(干式) | 200kV | 50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。35kV(300mm2)电缆≤1.0km。10kV (300mm2)电缆≤2.0km |
| XZ-270/270 | 15kW | 45kV/1A六台(干式) | 15kVA(干式) | 300kV | 50000kVA及以下110kV电力变。110kVGIS、PT、CT等。35kV(300mm2)电缆≤1.2km。10kV (300mm2)电缆≤3.0km |
| XZ-800/400 | 30kW | "50kV/2A八台(干式); 100kV/2A四台(油浸式)" | "30kVA(干式); 30kVA(油浸式)" | 400kV | 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。110kV/220kVGIS、PT、CT等。35kV(300mm2)电缆≤2.0km。110kV (300mm2)电缆≤0.7km |
| XZ-1600/800 | 60kW | 200kV/2A四台(油浸式) | 60kVA(干式) | 800kV | 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。500kVGIS、PT、CT等。220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。220kV (400mm2)电缆≤1.0km |
