说明安泰克电力公司承诺本官网所售「ATKBZY-2103三相交直流仪表检定装置 」满足标准JJG307-2006,JJG597-2005，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！

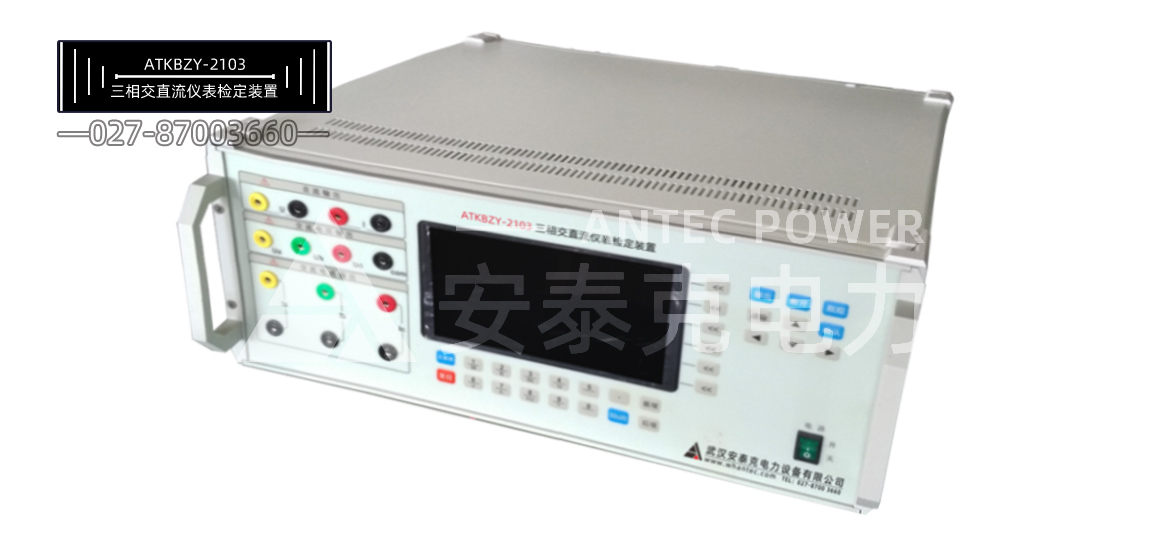

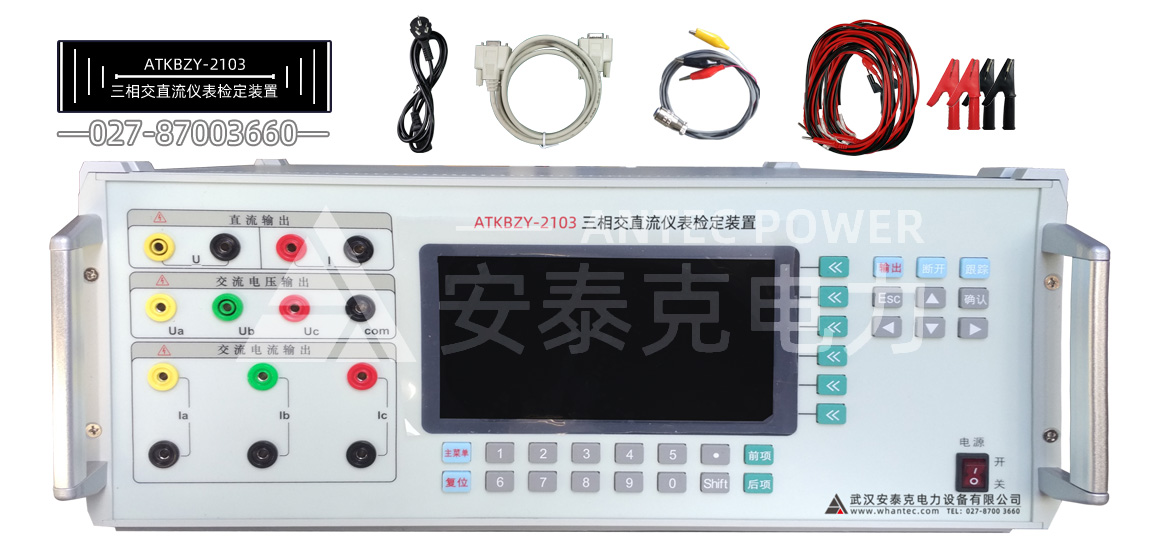

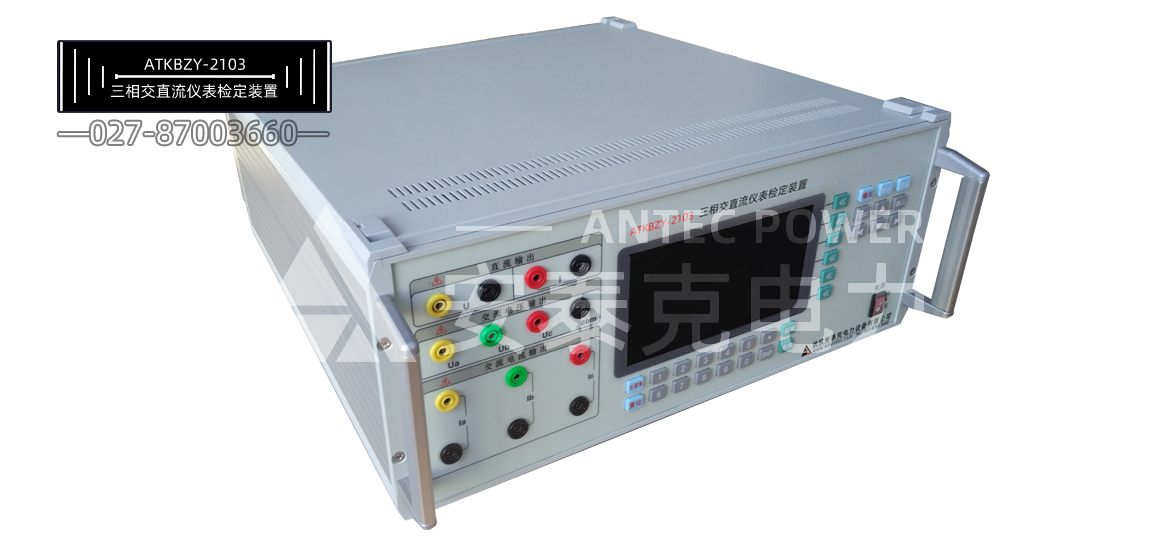

ATKBZY-2103三相交直流标准源是本公司新开发研制的高精度多功能标准源【源表一体便携式检定装置】系列产品之一。该装置的核心技术是ARM+FPGA；高速高精度D/A转换器与直接数字合成技术（DDS）。产品内置高精度参数标准，采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能（选项）等即为长期稳定跟踪设置数据。
装置具有精度高、工作稳定可靠、操作方便灵活等特点。
产品别称
多功能交流采样校验装置、交直流指示仪表校验装置、变送器校验装置、电能表检定装置、多功能三相交直流标准源
1．可检验电力系统中各种电表【电能表（选项）、电压表、电流表、功率表、频率表、功率因数表、相位表】的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．电源部分可生成具有2～32次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3．采用高精度大功率精密运放，工作频带为40HZ～1kHZ，具有良好的线性。双重输出保护，使输出信号具有高保真、高抗冲击的能力。

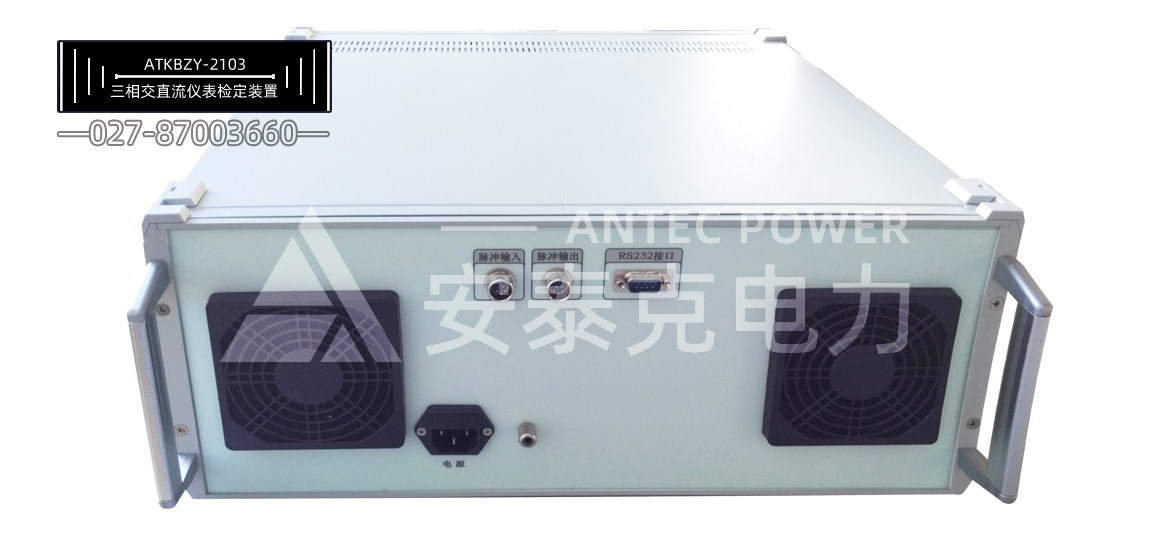

4．设有RS-232接口和USB（选件）接口。由PC机控制本装置可对各种仪表进行检验，并对结果进行处理和管理。
5．采用精美铝合金机箱，外形美观，整机重量轻。
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATKBZY-2103三相交直流仪表检定装置 」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数
| 交流输出 | 输出电压电流 | |
| 输出电压范围 | 0 ~ 600V | |
| 额定电压量程 | 25V、50V、100V、200V、400V、600V | |
| 输出电流范围 | 0 ~ 24A | |
| 额定电流量程 | 0.1A、0.5A、1A、5A、10A、20A | |
| 电压电流调节范围 | 0～120% | |
| 电压电流调节细度 | 5×10－5 | |
| 电压电流准确度 | 误差≤0.03%（读数）±0.02％（满度）0.05级 | |
| 电压电流输出功率 | 各额定量程 满度100% | |
| 输出时 ，输出功率 | 不小于20W | |
| 输出频率 | 频率范围 | 45Hz ~ 65Hz |
| 频率分辨率 | 0.001Hz | |
| 准确度 | 0.01Hz | |
| 输出相位 | 输出范围 | 0.00 °~359.99 ° |
| 调节细度 | 0.010 | |
| 准确度 | 0.1° | |
| 输出谐波 | 谐波 | 2～32次 |
| 幅度 | 0～20% | |
| 各次谐波相位细度 | 0.010•N（N为谐波次数） | |
| 输出功率 | 输出功率范围 | 额定电压量程与额定电流量程任意组合 |
| 输出准确度 | "在各额定功率量程范围符合0.1、0.05 级准确度 无功功率准确度下降一个等级" | |
| 输出波形失真度 | 交流电压、电流输出波形失真度 | ≤0.3% |
| 电能表测量 | 综合误差 | 0.1、0.05% FS (脉冲输出 ≤90kHz |
| 三相额定值 | =60kHz) | |
| 直流输出 | 直流电压量程 |
75mV，1V,3V,7.5V,15V,30V, 每档输出容量100mA； 75V、150V、300V、600V，1000V每档输出容量40mA； |
| 直流电流量程 |
30uA、300uA、3mA、30mA、大输出容量9VA； 300mA、0.5、1、2.5、5A 、10A 、20A大输出容量10VA； |
|
| 直流电压、电流调节范围 | 0～120% FS，调节细度5×10－5； | |
| 直流电压、电流输出稳定度 | U：≤0.01% FS/100s,I：≤0.02% FS/100s； | |
| 直流电压额定量程准确度 |
误差≤0.06%（读数）±0.04％（满度）；0.1级 误差≤0.03%（读数）±0.02％（满度）；0.05级 |
|
| 直流电流额定量程准确度 |
误差≤0.06%（读数）±0.04％（满度）；0.1级 误差≤0.03%（读数）±0.02％（满度）；0.05级 |
|
| 直流 | 75mV | |
| 输出 | （负载≥200Ω） | |
| 准确度 |
误差≤0.12%（读数）±0.08％（满度）；0.2级 误差≤0.06%（读数）±0.04％（满度）；0.1级 |
|
| 其它 | 工作电源 | 单相 220V±10%，50Hz±5%。 |
| 使用环境 |
温度 20℃±10℃， 相对湿度 ≤85%RH |
|
| 体积重量 |
460×480×200mm 约18kg |
