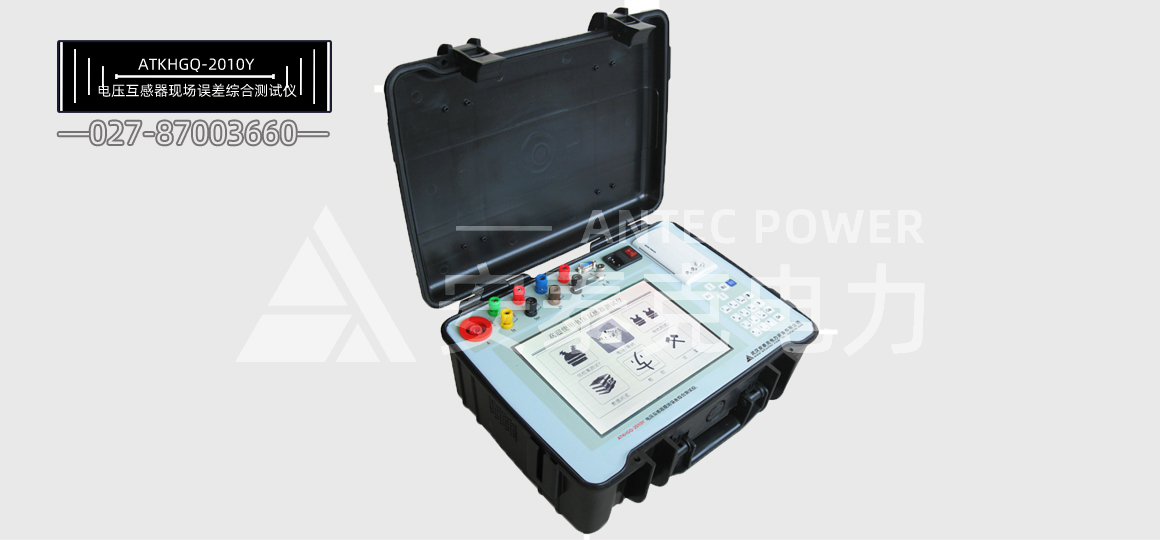

说明安泰克电力公司承诺本官网所售「ATKHGQ-2010Y电压互感器现场误差综合测试仪」满足标准JJG 314-2010，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！
发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须按照JJG1021-2007《电力互感器》和DL/T448-2000《电能计量装置技术管理规程》进行检验。
我公司的测试仪是以高端测试技术，大规模电子线路设计以及符合相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。
产品别称
互感器测试仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪、全自动电流互感器测试仪、电流互感器测试仪、互感器现场测试仪、电流互感器现场校验仪
1. 本产品同时具有低校高法测量电压互感器误差和电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。
2. 现场检定电压互感器无需标准电压互感器、升压器、负载箱和调压控制箱，使用为简单的测试接线和操作实现电磁式电压互感器的检定，大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3. 本产品内部具有与被测电压互感器同变比的标准电压互感器，其准确度为0.02级，准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果计算出互感器的误差。
4.测量范围宽，可以至6kV/100V~220kV/√3V /100/√3V。
5. 具有电压互感器变比、直流内阻以及电压负载箱测试功能。
6. 具有双绕组电压互感器测试功能，具有两个负载箱。
7. 采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
8. 采用精准的软件算法，测量数据的准确性进一步提高。
9. 具有智能判断外接线状况，提示接线错误、变比、性错误等。
10. 自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
11. 直接出具现场检定结论，合格或不合格。
12. 大规模存贮器可存储现场测试数据多达1000条。
13. 带有打印机，可以现场打印测试数据。
14. 采用工程塑料模具机箱防震、防压，保障现场高压试验时的操作人员安全和设备安全。
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATKHGQ-2010Y电压互感器现场误差综合测试仪」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数
低校高电压互感器误差测量部分
| 整机准确度 | 被检电压互感器误差限值的1/3 |
| 测试范围 |
6kV/100V，10kV/100V，20kV/100V，35kV/100V， 6kV/√3/100V/√3，10kV/√3/100v/√3，20kV/√3/100V/√3， 35kV/√3/100V/√3，66kV/√3/100V/√3，110kV/√3/100v/√3， 220kV/√3/100V/√3 |
| 被检电压互感器工作范围 | 80％～120％ |
| 二次负荷 | 0.0VA～300VA 、COSφ＝0.1～1.0 |
| 被检电压互感器准确度范围 | 1.0、0.5、0.2、0.1 |
| 电阻、导纳测量误差 | ≤5.0％ |
| 测量范围 |
R： 0.00Ω～5.0Ω Y: 0.000mS～200.0mS |
电压互感器校验仪部分
| 同相分量 |
X=（X×2%+Y×2%）+2个字 Y=（X×2%+Y×2%）+5个字 |
| 百分表 | 1级 |
| 测量范围 |
f: 0.0000%～200.0% δ： 0.000′～999.9′ |
| 额定工作电压 | 100/3V、100/√3V、100V |
| 被测电压互感器工作范围 | 20％～200％ |
| 仪器消耗功率 | 20VA |
| 仪器准确度等级 | 0.05级 |
| 大外形尺寸（mm） | 460（L）X350（W）X135(H) |
| 重量（kg） | 11.0 |
