说明安泰克电力公司承诺本官网所售「ATKXZ变频串联谐振变电站交流耐压试验装置」满足标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018 ，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买安泰克电力厂家生产制造的电力测试仪，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，同时我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！
该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

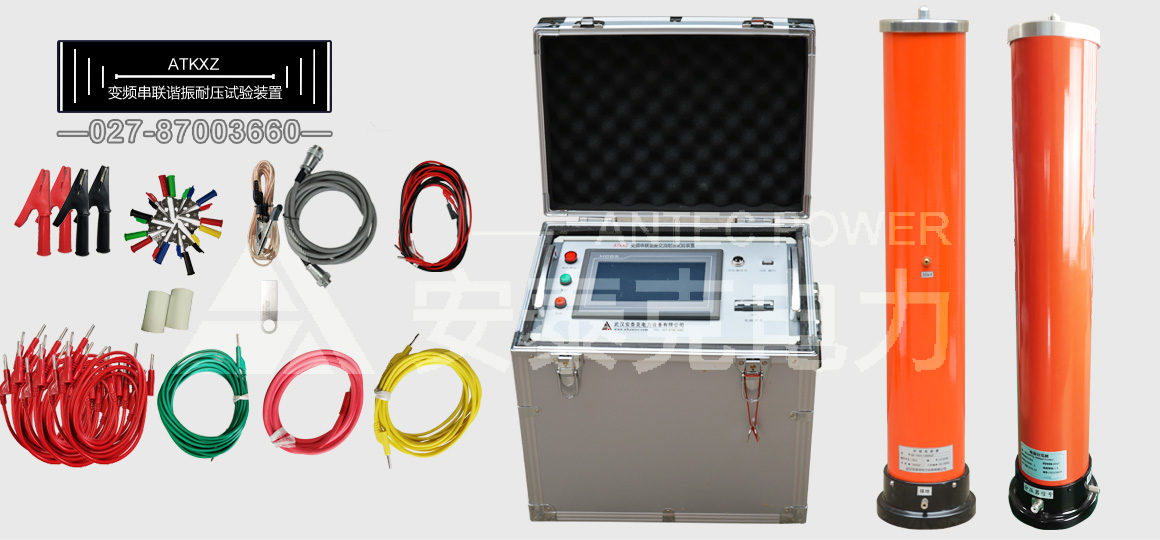

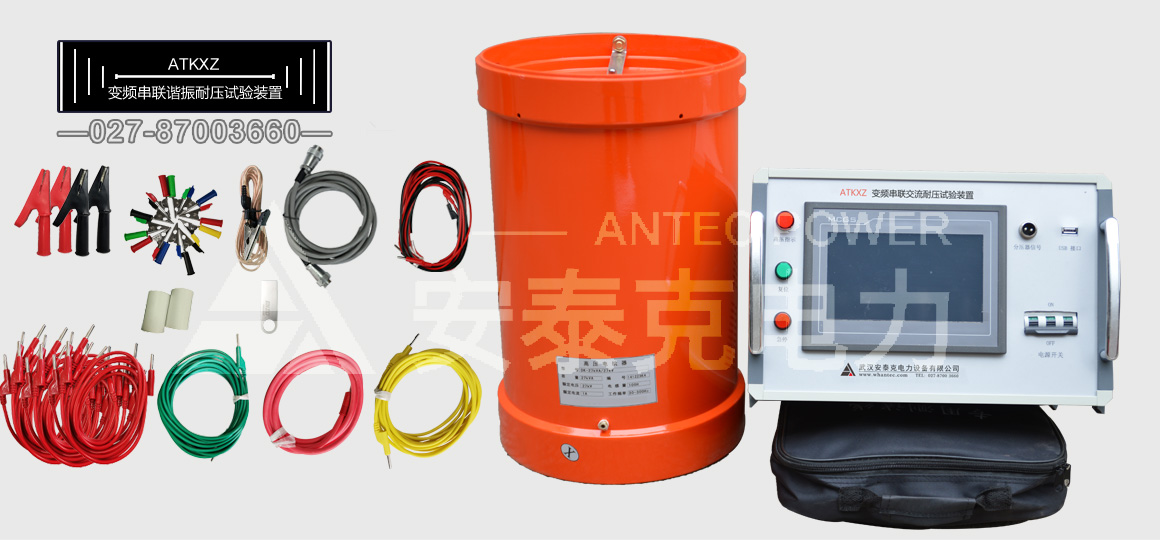

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
产品别称
串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置

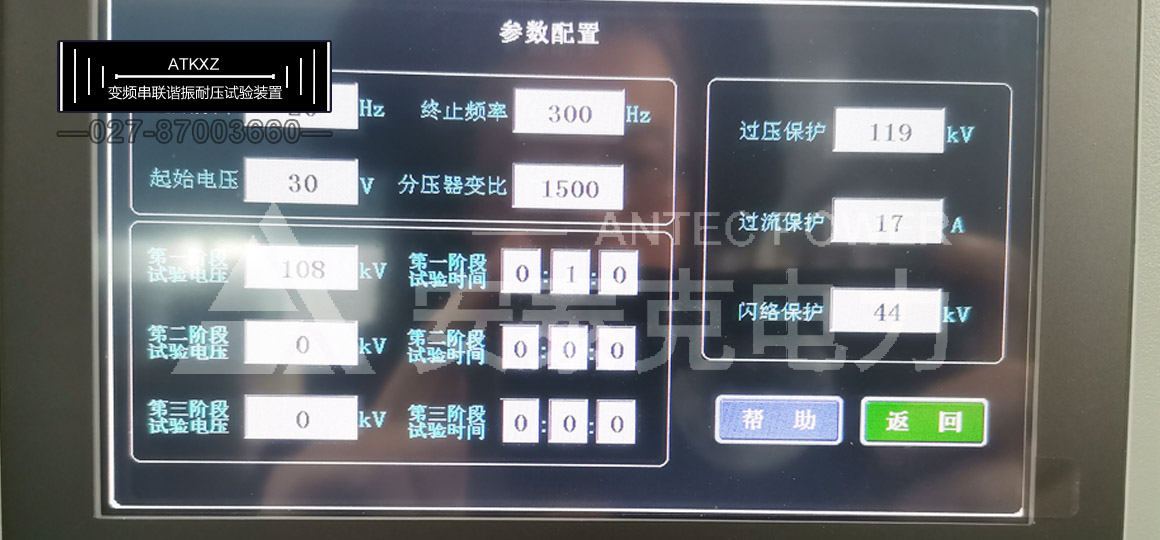

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度，工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

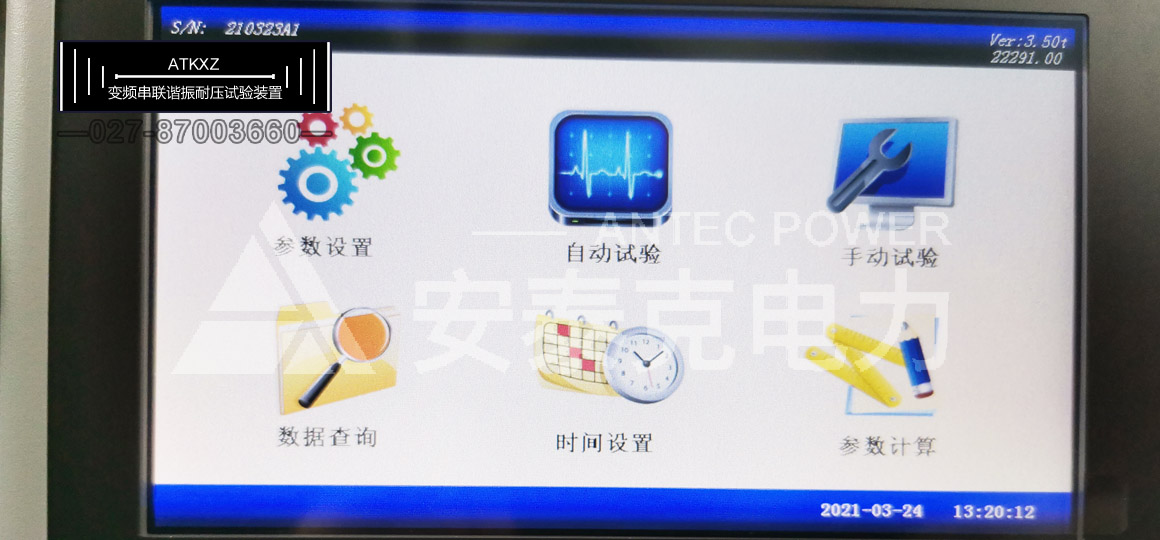

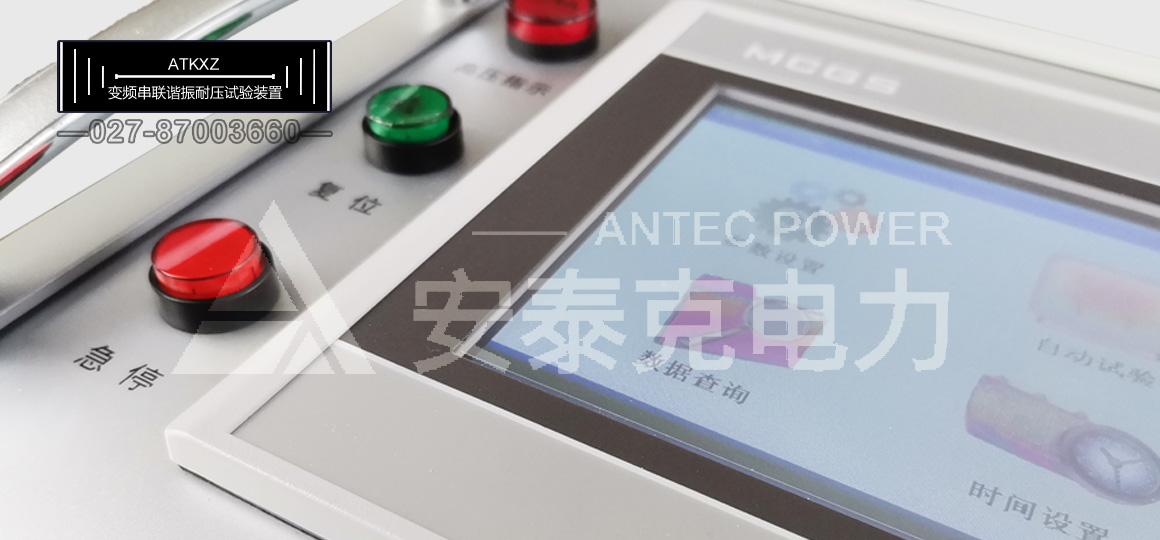

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
说明安泰克电力产品不断创新，持续保持行业地位。我公司所售「ATKXZ变频串联谐振变电站交流耐压试验装置」参数仅供参考，具体参数以实物为准，欢迎来电咨询！--027-8700 3660--
产品参数

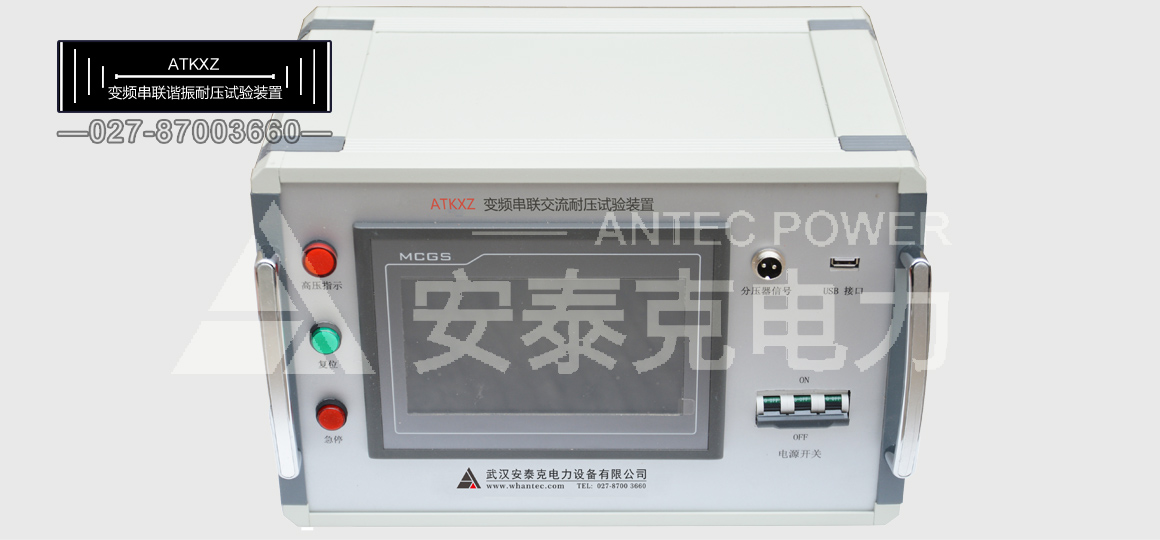

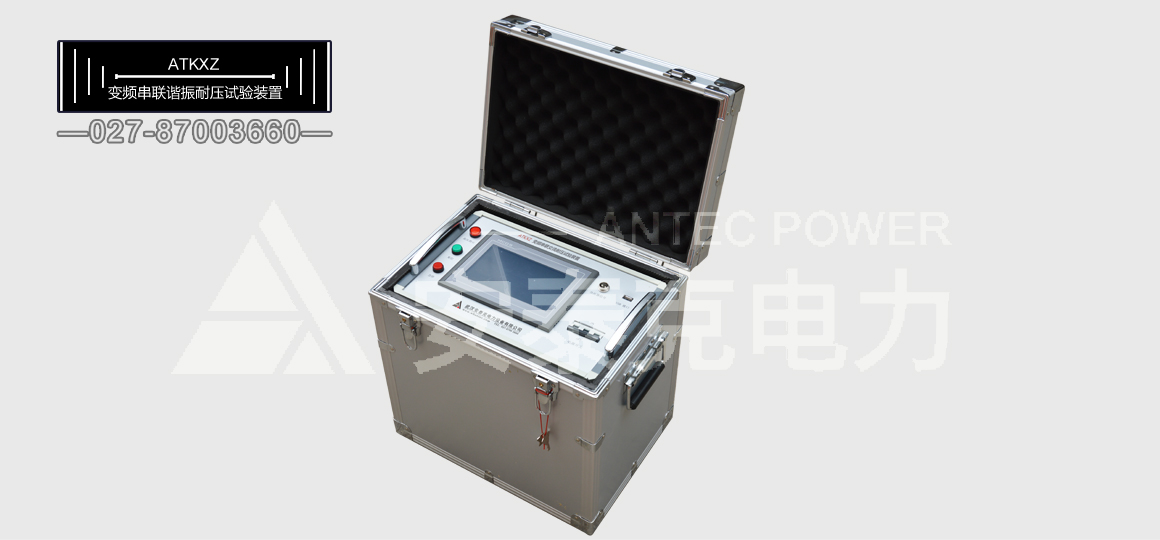

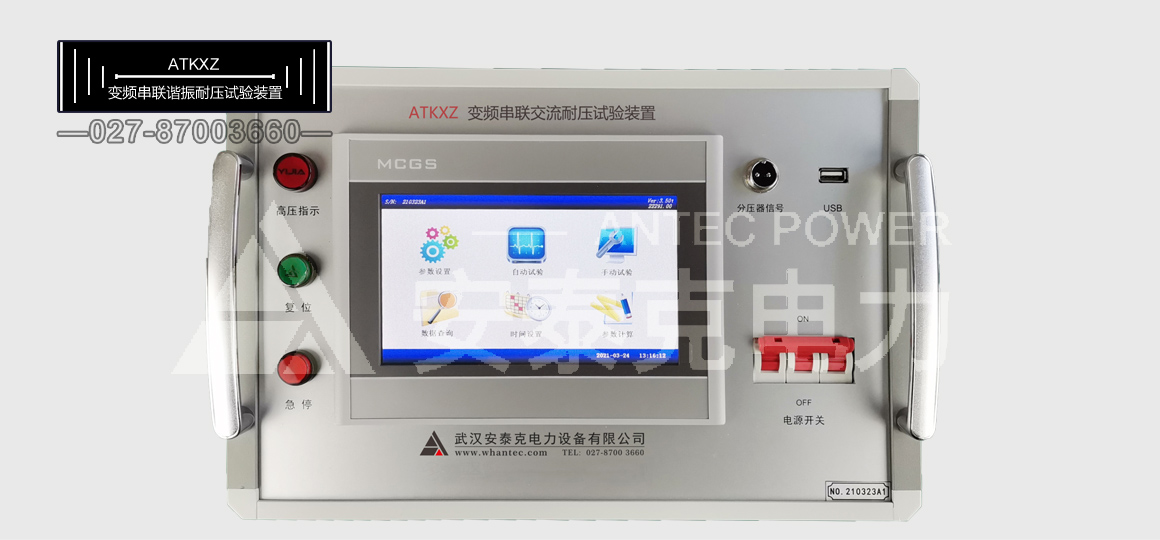

| 变频电源一台 | 额定功率 | 15kW |
| 输入电压 | 单相 380V±5%，50Hz | |
| 输出电压 | 0～400V可调 | |
| 输出电压频率 | 30～300Hz（0.1Hz步进可调，频率不稳定度≤0.02%） | |
| 输出电流 | 0～37.5A | |

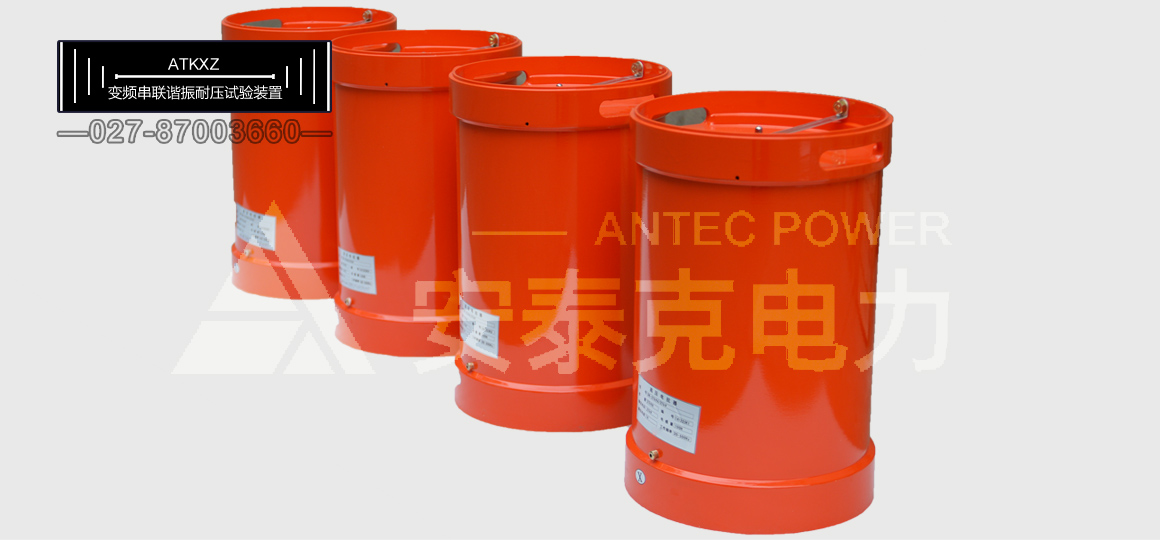

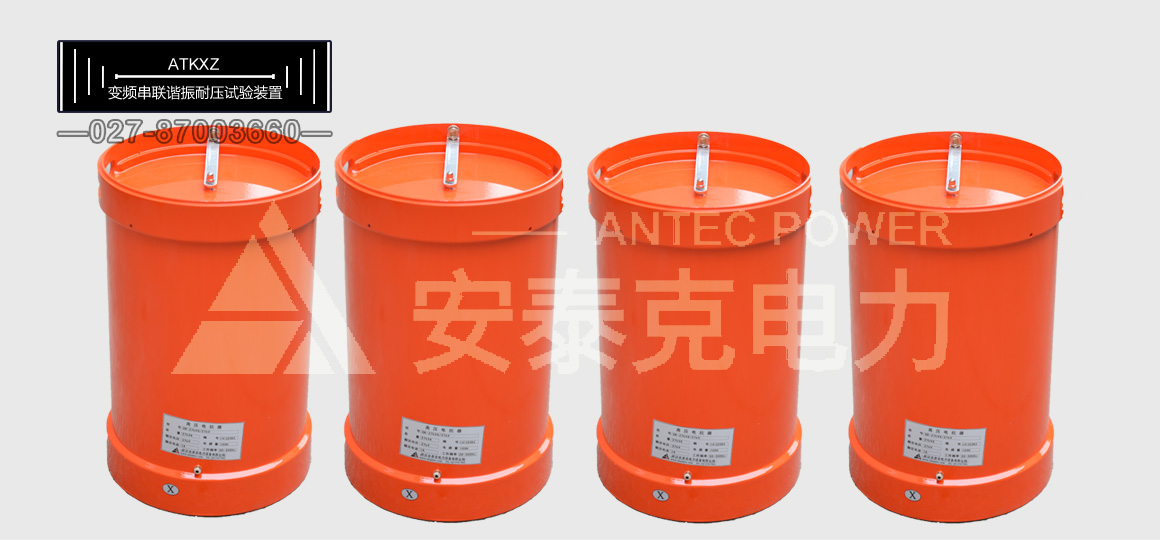

| 高压电抗器（共六台） | 额定工作电压 | 45kV |
| 额定工作电流 | 1A | |
| 额定电感量 | 94H | |
| 连续工作时间 | 15min | |
| 温升 | 小于45度 | |
| 工作频率 | 30~300Hz | |

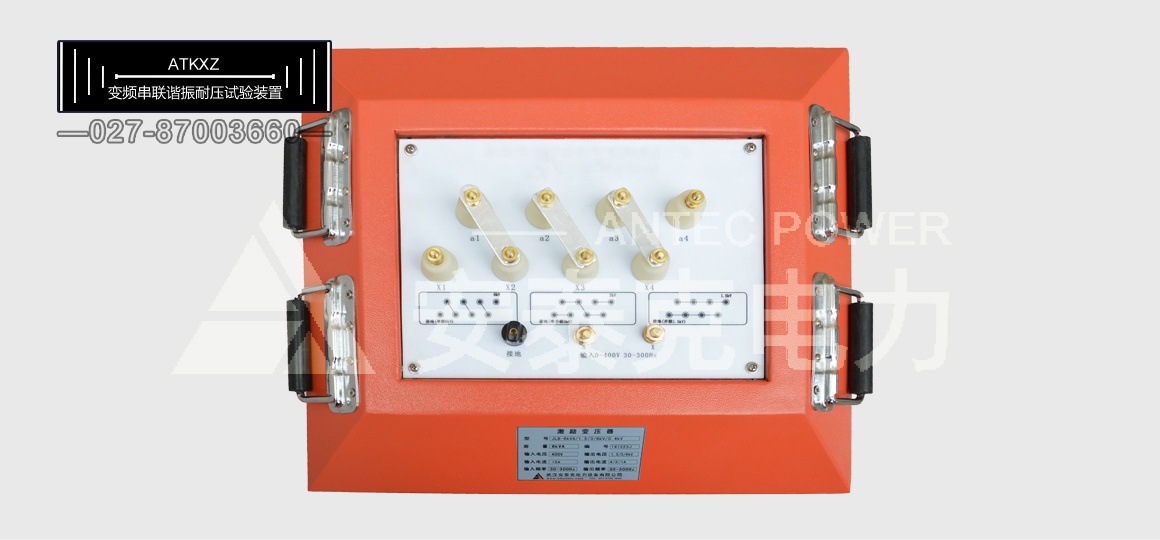

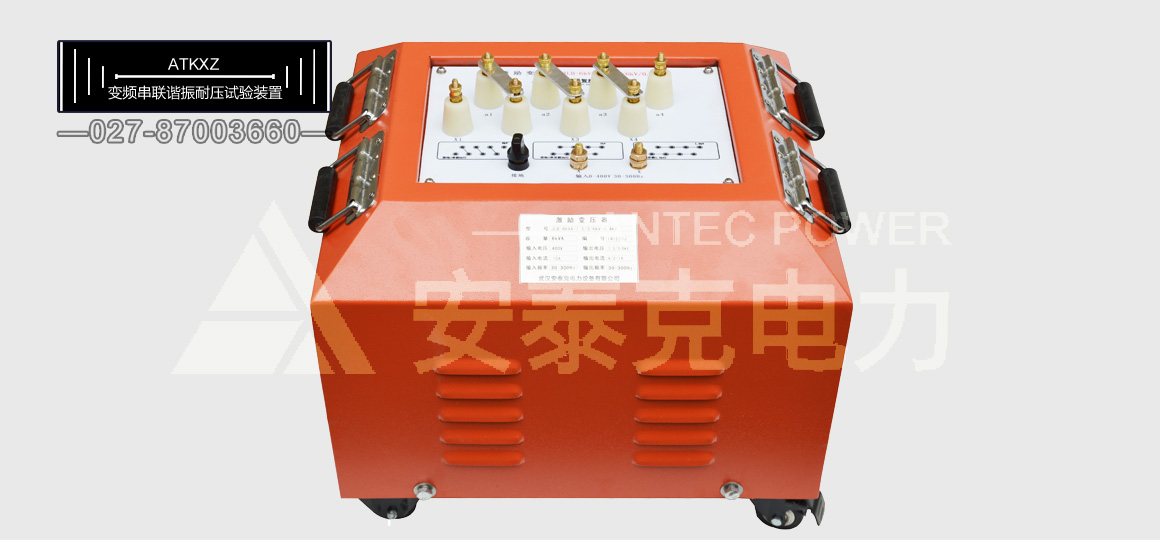

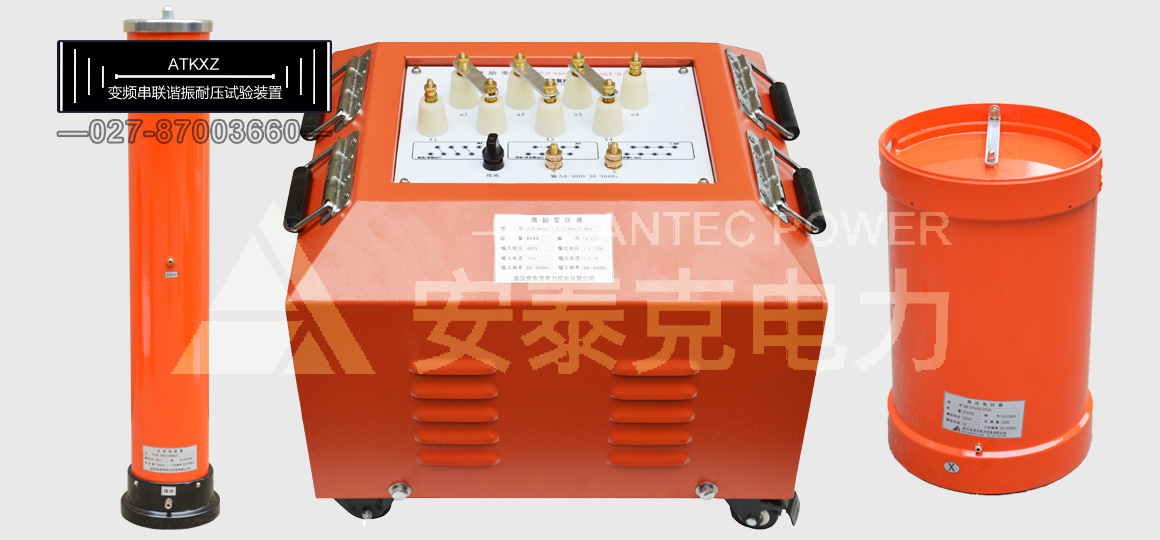

| 激励变压器一台 | 额定容量 | 15kVA |
| 输入电压 | 400V | |

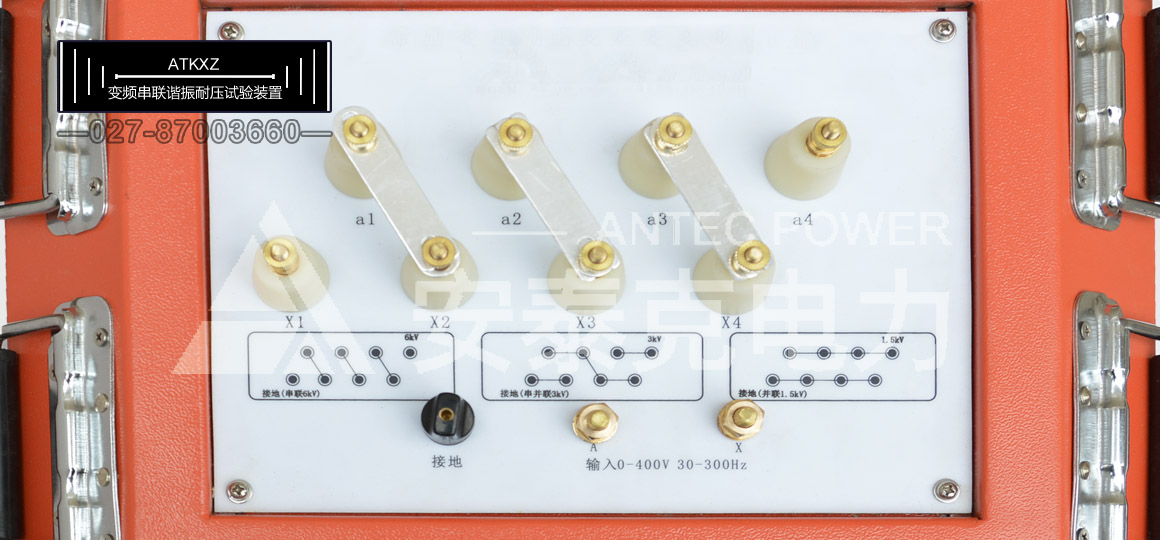

| 输出电压 | 1kV/3kV/5kV/10kV/20kV | |
| 输出电流 | 15A/5A/3A/1.5A/0.75A | |

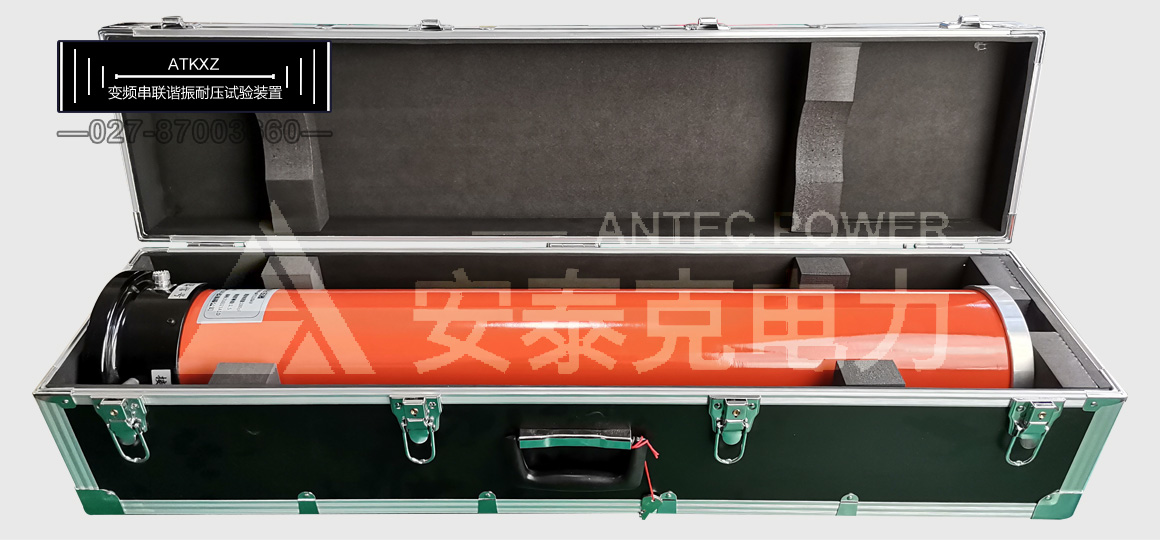

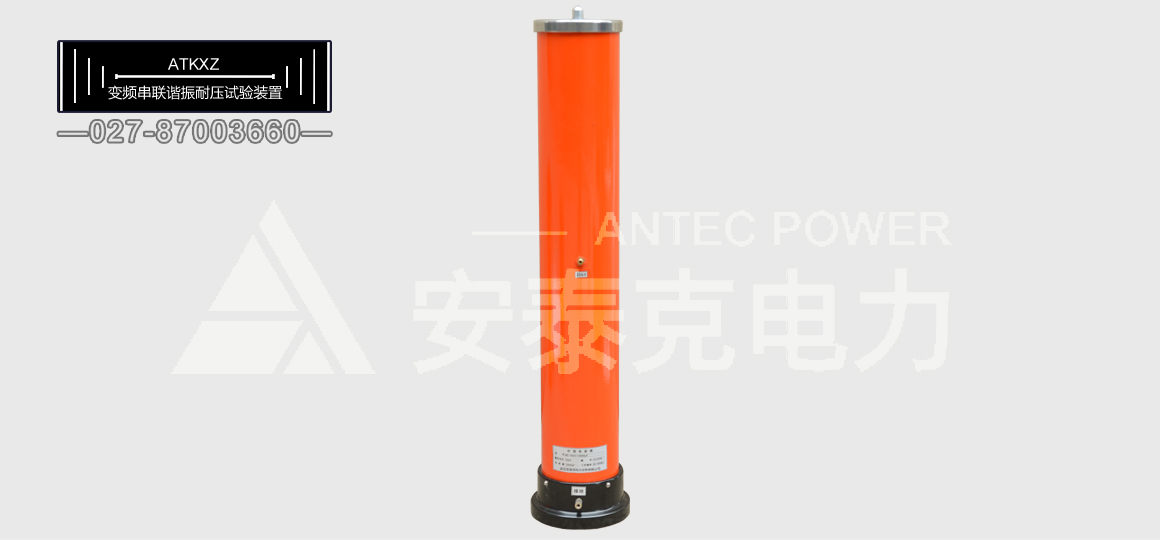

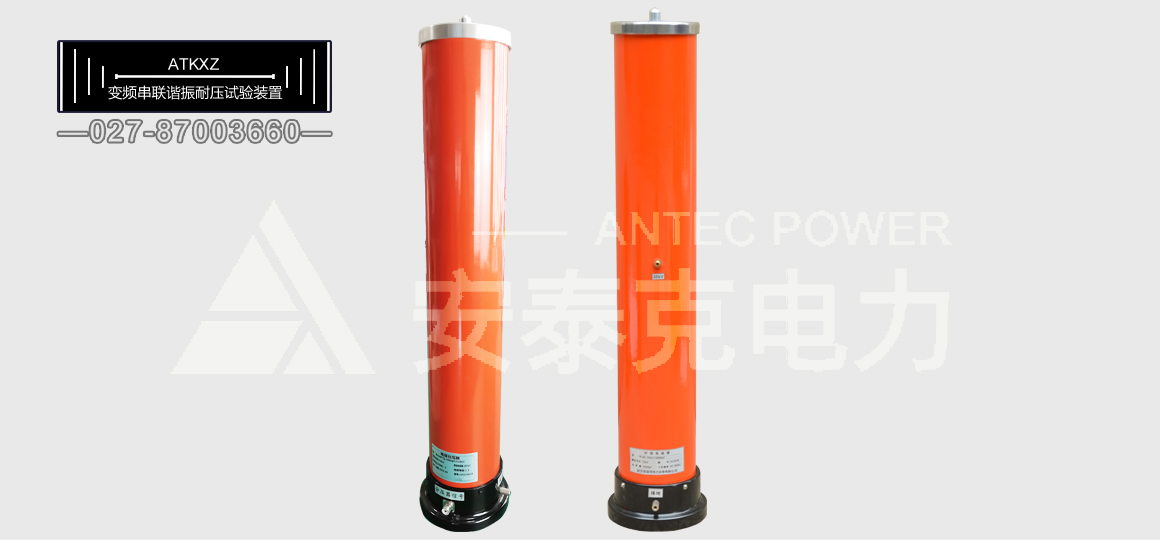

| 电容分压器一台 | 自身电容量 | 750pF |
| 额定电压 | 300kV | |
| 工作频率 | 30～300Hz | |
| 不确定度 | 1.5% | |
| 额定电压 | 150kV/1500pF，300kV/750pF | |
| 测试线及附件壹套 | 内部连接线一套 | |
| 电抗器绝缘底座六只 | ||
| 均压环一对 | ||
| 分压器及电抗器支架2套 | ||
